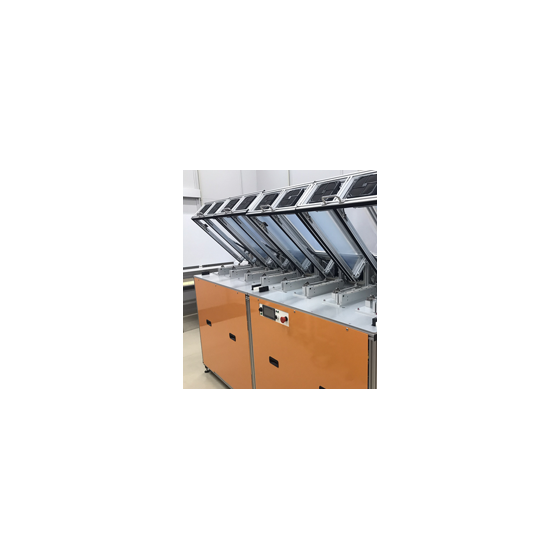

試験のプロが考えた、設計開発者のためのカスタムメイドパワーサイクル試験機です。
クオルテックの『パワーサイクル試験機』は、大手自動車メーカー様など、 設計開発者様からの受託試験を通じて100種類を超える試験システムを開発した 経験・ノウハウを基にシステムを統合し製品化したものです。 車載用デバイスに好適で、大電流（1,800A）にも対応。年間200件以上の 受託試験を通じて培った実績とノウハウを全て搭載しました。 また、同社パワーサイクル試験機専用の過渡熱抵抗測定モジュールを開発し、 パワーサイクル試験機での過渡熱抵抗測定が可能となりました。これにより パワーサイクル試験中にあらかじめ設定したスケジュールに基づいて過渡熱抵抗 を測定することで、より多面的なデバイス劣化の情報を得ることが可能です。 試験機導入後であっても、本オプションの追加により投資を無駄にすることなく 機能アップが図れますので、ご要望の際はぜひお問い合わせください。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【特長】 ■過渡熱抵抗測定が可能 ■GaN/SiC次世代デバイス対応可能 ■IOLにも対応可能 ■連続通電試験にも対応可能 ■K-factorの自動測定が可能 ■チップ温度（Tj）の正確な測定が可能 ■リアルタイムで熱抵抗測定が可能 ■デバイスの完全破壊前に試験の停止が可能 ■2 in 1モジュール、6 in 1モジュール対応 ＜過渡熱抵抗測定モジュールの特長＞ ■試験⇔測定間でサンプル付け替えの必要無し ■試験⇔測定間で取り付け方の差による測定のバラツキを回避 ■パワーサイクル試験機から過渡熱抵抗測定をスケジュール実行可能 ■JEDEC51-14に基づく評価に対応 ■2in1モジュールの場合、上下アーム個別に試験可能 ■マルチプレクサにより複数デバイスの測定に対応 ■過渡熱抵抗測定時間 ～約120秒 ■1MspsADC 1CH内蔵（入力レンジ2V/5V） ■解析ソフトウエア（ライセンスを含む） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格情報
3000万円～7000万円 （ご依頼仕様によります。ご相談下さい。）
納期
※基本受注後６ヵ月 ※仕様により要相談
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| 水冷パワーサイクル試験機（Id=Max.2000A，ON/OFF時間Min.0.1sec） | 水冷/空冷/IOL試験等のご要望の試験方法に合わせた試験機をカスタムで開発、製造販売致します。また、お客様の供試サンプルに合わせた固定ジグも合わせて開発、ご提供致します。 |
| 空冷パワーサイクル試験機（Id=Max.600A，ON/OFF時間Max.999sec） | 水冷/空冷/IOL試験等のご要望の試験方法に合わせた試験機をカスタムで開発、製造販売致します。また、お客様の供試サンプルに合わせた固定ジグも合わせて開発、ご提供致します。 |
| IOL試験機（N=88 max，ON/OFF時間Max.999sec） | 水冷/空冷/IOL試験等のご要望の試験方法に合わせた試験機をカスタムで開発、製造販売致します。また、お客様の供試サンプルに合わせた固定ジグも合わせて開発、ご提供致します。 |
| アバランシェ印加試験機 | 水冷/空冷/IOL試験等のご要望の試験方法に合わせた試験機をカスタムで開発、製造販売致します。また、お客様の供試サンプルに合わせた固定ジグも合わせて開発、ご提供致します。 |
