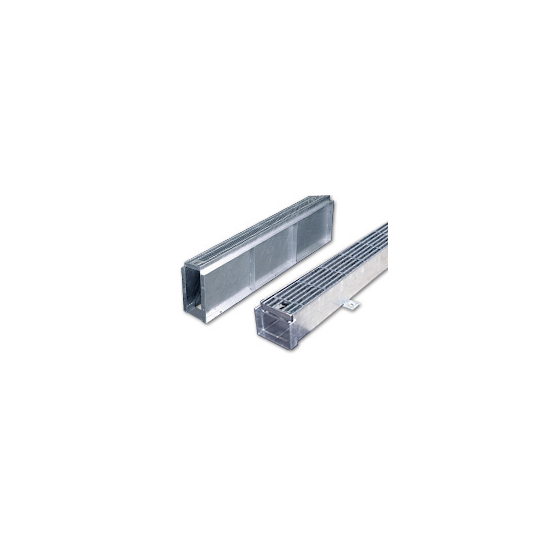

スペース・勾配・景観の制約を解決するコンパクト鋼製側溝
ドレーンクリエイターは、限られた設置断面でも高い排水能力とT-25の耐荷重を備えたハイテン鋼製排水溝です。 鋼製特有の自由な加工性により現場状況に合わせたフレキシブルな設計が可能。 ・幅が狭い道・深く掘れない場所 ・勾配がとりにくい場所 ・後から排水溝が必要になった場所 など コンクリート製品では対応が難しい現場の排水課題を解決します。 L型街渠との置き換えで道路有効幅員を約40cm拡幅でき、歩道フラット化・自転車道設置にも最適です。 蓋はハイテングレーチングを使用し、スタンダード・マルチ・ビューティフル・カンポーシングなど豊富なバリエーションから選択可能。 新設・既設道路のどちらにも対応します。
この製品へのお問い合わせ
基本情報
材質：ハイテン鋼製（溝本体・蓋ともに溶融亜鉛めっき仕様） 耐荷重：T-25対応（歩道～T-25まで兼用） 蓋：ハイテングレーチング（スタンダードから景観用など各種あり） 標準仕様：連結ソケット付・導水管付きタイプあり 対応現場：新設道路・既設道路オーバーレイ・既設側溝利用・駐車場・乗り入れ横断・鋼製歩車道境界ブロック一体型 ※現場状況に合わせたフレキシブル設計対応 ※規格サイズ・価格はホームページよりご確認ください
価格情報
最新の価格表は総合カタログ、またはホームページにてご確認ください
納期
用途／実績例
【用途】 幅の狭い道路・路肩の排水対策 勾配がとりにくい場所の排水設計 深く掘れない・広く掘れない現場 L型街渠からの置き換えによる道路拡幅・歩道フラット化 自転車道設置 駐車場・乗り入れ横断部 景観重視の公共空間・観光地 【納入実績例】 熊本県山鹿市／岐阜県関市・美濃加茂市／東京都西多摩郡／千葉県市川市／愛知県津島市／大阪府大阪市ほか全国多数
詳細情報
-
ハイテン鋼製側溝の設置例 コンパクトですっきりとした排水構造物です。 既設構造物の影響で大きく掘れない場所などにコンパクトならが排水能力が高く耐荷重性も高い鋼製側溝が最適です。
-
ハイテン鋼製自由勾配側溝 勾配がない道路や逆勾配になる場合でも使用できる自由勾配側溝タイプ。設置場所に合わせて自由設計が可能です。
-
ドレーンクリエイター施工例 インターロッキング舗装の歩道整備に鋼製側溝が採用されています。
-
ドレーンクリエイター施工例 狭小道路で掘削スペースを最小限に施工することが可能です。
-
マルチグレーチングタイプ 網目が細かく雨の日でも滑りにくい 落ち葉やゴミが入りにくい
-
ビューティフルグレーチングタイプ 周囲の舗装材に合わせてカラフルなセラミック材を充填できる景観用グレーチング
-
ケンボージングメッキグレーチングタイプ 黒色の表面処理で落ち着いた色合いのグレーチング 光の反射による眩しさを抑える効果もあります
-
縞板貼りグレーチングタイプ レーザーで市章やマークなどを切り抜いた縞鋼板をグレーチング表面に溶接した縞板貼りタイプ
-
ドレーンクリエイター施工中 側溝は軽量で人力での持ち運びが可能です
ラインアップ（14）
| 型番 | 概要 |
|---|---|
| DC-SU50 縦断用 T-25 | 舗装高さ50mm 受枠サイズ106×998×45+3mm |
| DC-SU90 縦断用 T-25 | 舗装高さ90mm 受枠サイズ106×998×85+3mm |
| DC-SU100 縦断用 T-25 | 舗装高さ100mm 受枠サイズ106×998×103+3mm |
| DC-SU120 縦断用 T-25 | 舗装高さ120mm 受枠サイズ136×998×125+3mm |
| DC-SU150 縦断用 T-25 | 舗装高さ150mm 受枠サイズ166×998×155+3mm |
| DC-SU200 縦断用 T-25 | 舗装高さ200mm 受枠サイズ196×998×200+3mm |
| DC-SV150×300 縦断用 T-25 | 溝幅150mm 高さ300mm 自由勾配タイプ |
| DC-SV150×400 縦断用 T-25 | 溝幅150mm 高さ400mm 自由勾配タイプ |
| DC-SV150×500 縦断用 T-25 | 溝幅150mm 高さ500mm 自由勾配タイプ |
| DC-SV200×300 縦断用 T-25 | 溝幅200mm 高さ300mm 自由勾配タイプ |
| DC-SV200×400 縦断用 T-25 | 溝幅200mm 高さ400mm 自由勾配タイプ |
| DC-SV200×500 縦断用 T-25 | 溝幅200mm 高さ500mm 自由勾配タイプ |
| 排水管付きタイプ（底面） | 排水管径50,65,80,100,125,150 |
| 排水管付きタイプ（側面） | 排水管径50,65,80,100,125,150 |
カタログ（5）
カタログをまとめてダウンロード
CADデータ（12）
| 型番 | 概要 | ファイル |
|---|---|---|
| DC-SU50 | 舗装高さ50mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SU90 | 舗装高さ90mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SU100 | 舗装高さ100mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SU120 | 舗装高さ120mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SU150 | 舗装高さ150mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SU200 | 舗装高さ200mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV150X300 | 自由勾配タイプ 溝幅150mm高さ300mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV150X400 | 自由勾配タイプ 溝幅150mm高さ400mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV150X500 | 自由勾配タイプ 溝幅150mm高さ500mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV200X300 | 自由勾配タイプ 溝幅200mm高さ300mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV200X400 | 自由勾配タイプ 溝幅200mm高さ400mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
| DC-SV200X500 | 自由勾配タイプ 溝幅200mm高さ500mm 縦断用 耐荷重T-25 ハイテングレーチング付き |
|
