周波数応答、シングルポート、応答の分離、強化された応答、完全なデュアルポートおよびE-calなど複数の校正タイプを提供

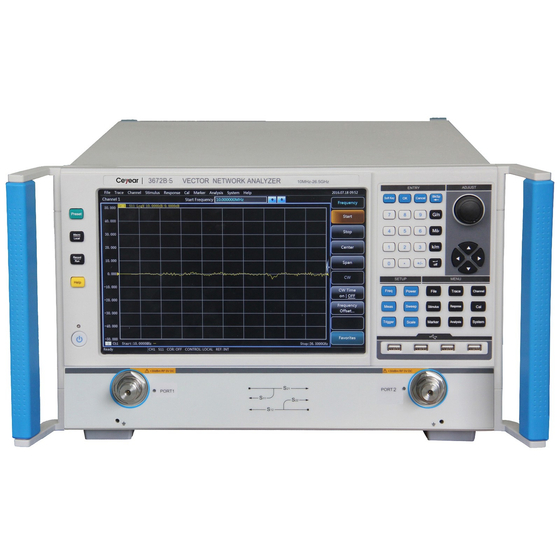

3672-Sシリーズは、掃引速度、ダイナミックレンジなど、3672シリーズと同じ重要な技術仕様を維持していますが、コストを削減し価格性能比を向上させています。3672-Sシリーズは、周波数応答、シングルポート、応答の分離、強化された応答、完全なデュアルポートおよびE-calなど、複数のキャリブレーションタイプを提供します。 対数振幅、線形振幅、定在波、位相、群遅延、スミスチャート、極座標など、複数の表示タイプが組み込まれています。 USB、LAN、GPIB、VGAなど、多くの標準インターフェースが利用可能です。これらは、振幅周波数、位相周波数、群遅延などの特性を正確に測定できます。
この製品へのお問い合わせ
基本情報
【機能と特徴】 ・複数のキャリブレーションキットと互換性のある柔軟なオプションのキャリブレーションタイプ ・マルチウィンドウ、マルチチャネルテスト、複雑なテストスキームの高速実装をサポート ・対数振幅、線形振幅、定在波、位相、スミスチャートなどの複数の表示形式で利用可能 ・USB、GPIB、LAN、およびVGAディスプレイインターフェイスを使用 ・12.1インチの高解像度タッチスクリーン ・記録/実行、ワンクリック操作により、測定設定手順が大幅に簡素化され、効率が向上します
価格帯
納期
用途／実績例
.
詳細情報
-
【複数のキャリブレーションキットと互換性のある、柔軟でオプションのキャリブレーションタイプ】 3672シリーズのベクトルネットワークアナライザは、スマートキャリブレーション（ガイド付きキャリブレーション）やガイドなしキャリブレーション（機械的キャリブレーションキットを使用して、完全な2つのポートSOLTキャリブレーションやTRLキャリブレーションと同様の応答キャリブレーション、応答および分離キャリブレーション、シングルポートキャリブレーション、拡張応答キャリブレーション）, 電子キャリブレーション（E-Cal）などを含む複数のキャリブレーションタイプを提供します。ユーザーは、テスト要件に基づいて、同軸3.5mmキャリブレーションキットや電子キャリブレーションキットなどのキャリブレーションキットを選択できます。これにより、さまざまなインターフェイスを備えたデバイスでのテストが大幅に容易になります。
-
【複数のキャリブレーションキットと互換性のある、柔軟でオプションのキャリブレーションタイプ】 3672シリーズのベクトルネットワークアナライザは、スマートキャリブレーション（ガイド付きキャリブレーション）やガイドなしキャリブレーション（機械的キャリブレーションキットを使用して、完全な2つのポートSOLTキャリブレーションやTRLキャリブレーションと同様の応答キャリブレーション、応答および分離キャリブレーション、シングルポートキャリブレーション、拡張応答キャリブレーション）, 電子キャリブレーション（E-Cal）などを含む複数のキャリブレーションタイプを提供します。ユーザーは、テスト要件に基づいて、同軸3.5mmキャリブレーションキットや電子キャリブレーションキットなどのキャリブレーションキットを選択できます。これにより、さまざまなインターフェイスを備えたデバイスでのテストが大幅に容易になります。 確認・変更
-
【すべての測定チャネルを表示する複数のウィンドウ】 アナライザーは、マルチチャネルおよびマルチウィンドウ表示の機能を備えており、最大64チャネルをサポートします。 最大32個の測定ウィンドウを同時に表示でき、各ウィンドウは最大16個のテストトレースを同時に表示できるため、スループットとテストの生産性の結果が向上します。
-
【広いダイナミックレンジ】 3672-Sシリーズは、ミキサー受信の設計コンセプトを実装して、メインユニット全体のテスト中にダイナミックレンジを拡張し、ワイドダイナミックレンジのテスト要件を満たします。
-
【豊富な周辺機器インターフェース、柔軟で実用的】 PCおよびWindowsオペレーティングシステムと互換性のある組み込みコンピュータモジュールで構成されるソフトウェアおよびハードウェアプラットフォームを採用した3672シリーズのVectorNetwork Analyzerは、機器とPCの完璧な組み合わせを実現します。 I / Oインターフェース（GPIB、USB、LANなどを含む）は、データ通信に最適な選択です。
-
【豊富な周辺機器インターフェース、柔軟で実用的】 PCおよびWindowsオペレーティングシステムと互換性のある組み込みコンピュータモジュールで構成されるソフトウェアおよびハードウェアプラットフォームを採用した3672シリーズのVectorNetwork Analyzerは、機器とPCの完璧な組み合わせを実現します。 I / Oインターフェース（GPIB、USB、LANなどを含む）は、データ通信に最適な選択です。
-
【時間領域分析】 時間領域オプションを使用すると、3672シリーズベクトルネットワークアナライザは、周波数領域データの逆フーリエ変換を計算して、反射係数または透過係数を時間に対して表示します。これにより、DUTの不連続点を検出し、DTFを正確に特定できます。
-
【時間領域分析】 時間領域オプションを使用すると、3672シリーズベクトルネットワークアナライザは、周波数領域データの逆フーリエ変換を計算して、反射係数または透過係数を時間に対して表示します。これにより、DUTの不連続点を検出し、DTFを正確に特定できます。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 3672A-S | 10MHz～13.5GHz |
| 3672B-S | 10MHz～26.5GHz |
| 3672C-S | 10MHz～43.5GHz |
