わずか400gのボディーに最先端のテクノロジーを凝縮した超音波探傷器、厚さ計ソフトウェアも標準搭載

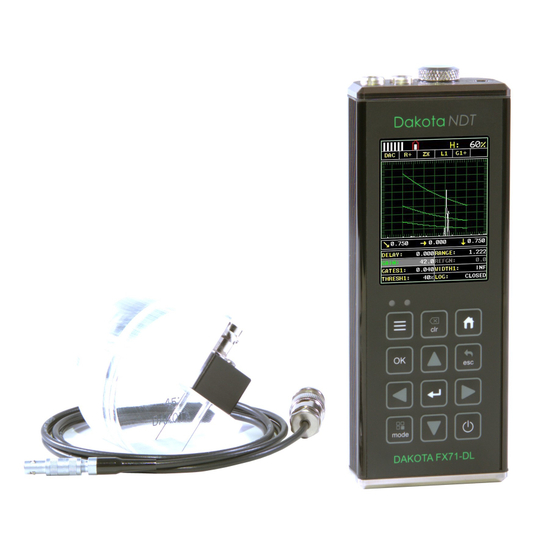

DFX-7シリーズは、わずか400gのコンパクトなボディーに最先端のテクノロジーを搭載した革新的な超音波探傷器です。片手での操作が可能なため、狭い場所や高所など従来の超音波探傷器では使用が困難な場所でも、快適に使用することができます。 0～25,000mm（鋼中）の測定範囲、0.001mmの超高分解能等の優れた基本性能に加え、DAC（距離振幅特性曲線）、TCG、AWS、DGS/AVG、曲面補正機能などの探傷機能を搭載、また超音波厚さ計の最上位モデル「CMX DL+」のすべての機能を標準搭載しています。 モバイルバッテリーやパソコンのUSBコネクタからの給電にも対応しました。 ■特徴 ・今までにない小型・軽量（約400g）、高所や狭い場所での測定に最適 ・高精度での測定を約束する、0.001mm表示の高分解能測定モード ・超音波探傷に必要な機能をすべて標準搭載 ・超音波厚さ計最上位機種「CMX DL+」のすべての機能を標準搭載 ・単3電池に加え、モバイルバッテリーやUSB充電器からの給電に対応 ※詳しくはPDF資料をご覧いただくか、お問い合わせください。
この製品へのお問い合わせ
基本情報
■仕様 ・測定範囲：0～25,000mm（鋼中） ・音速範囲：256～16,000m/秒 ・探傷モード：一振動子探触子、二振動子探触子 ・パルス繰り返し周波数：8～2,000Hz ・パルス電圧：100、150、200V ・パルス幅：40ns、80ns、400ns ・直線性：時間軸：±0.4%（FSW）、振幅:±1%（FSH）、アンプ精度:±1dB ・測定項目：ビーム路程・厚さ、深さ、距離、振幅 ・エコー表示：全波・正半波・負半波・RF ・検出：フランク、ピーク、ゼロクロス ・単位：mm（標準モード：0.01mm、高分解能モード：0.001mm） ・機能：DAC、TCG、AVG/DGS、AWS、曲面補正機能、厚さ計モード ・プローブコネクタ：LEMO 00（レモ小）× 2 ・外部インターフェース：USB Type-C ・IP等級：IP65（防塵・防滴） ・電源：単3電池 × 3本、USB給電 ・寸法：63.5（W）× 165（H）× 31.5（D）mm ・重量：397g ※詳しくはPDF資料をご覧いただくか、お問い合わせください。
価格帯
50万円 ~ 100万円
納期
~ 1ヶ月
用途／実績例
■材料内部の欠陥検出 ■割れなどの表面きずの検出 ■接着・剥離検査 ■厚さ測定
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| DFX-7 | フィルター：ワイド（1.8～19MHz） |
| DFX-7+ | フィルター：2MHz、5MHz、10MHz、ワイド（1.8～19MHz） |
