太陽光パネルの厚み違いを解消するフレームスペーサー｜5mm／10mm／15mm対応
FIT初期（2012〜数年）に多く採用された40mmフレームの太陽光パネルは、現在ではほとんどが廃盤となり、メーカー保証対応でも35mmフレームの新型パネルが納品されるケースが増えています。 しかし、フレーム厚が異なると、既存の架台（特に抑え金具固定方式）へそのまま設置できないという課題が生じます。 この問題を解決するのが、フレーム厚の差（GAP）を埋める専用スペーサーです。35mmパネルにスペーサーを取り付けることで、40mm仕様の架台にも対応可能となり、リパワリング・保証対応・部分交換などに幅広く活用できます。 当社独自製品のスペーサーは 5mm・10mm・15mm の3種類をラインナップし、パネルフレームの厚み違いに柔軟に対応。シンプルな構造で施工性が高く、パネル1枚あたり4点固定で安定した設置を実現します。 旧サイズパネルの部分交換や代替品設置でお困りのEPC・保守会社様に特に有効なソリューションです。
この製品へのお問い合わせ
基本情報
用途：太陽光パネルのフレーム厚が既存架台と異なる場合の厚み調整 対応フレーム厚：35mmパネルを40mm架台に合わせるほか、厚み差に応じた調整が可能 ラインナップ： 5mmスペーサー 10mmスペーサー 15mmスペーサー 設置方法：パネルフレームに取り付け、スペーサー部分に抑え金具を固定 固定点数：1枚のパネルにつき4個（4点固定推奨） 材質：アルミ材 対応パネル：主に60セルタイプ（35mm厚）ほか、フレーム厚条件を満たすモジュール 想定用途：代替品設置、メーカー保証対応、リパワリング、故障パネルの部分交換 注意事項：架台種類・抑え金具形状により適合可否が異なるため、事前確認が必要
価格情報
お問い合わせください。 ※1セットは4個でパネル1枚用です ※別途梱包費、輸送費がかかります
価格帯
~ 1万円
納期
~ 1ヶ月
用途／実績例
太陽光パネル用フレームスペーサーは、既設40mmフレームの発電所に35mmパネルを代替設置する際に発生する“厚みの差による取付不良”を解消するために開発された補助部材です。5mm・10mm・15mmの3種類をラインナップし、パネル厚のギャップに応じて柔軟に選択することで、既存架台の再利用やリパワリング案件におけるコスト削減に大きく貢献します。 主な用途としては、FIT初期（2012〜2014年）に設置された40mmフレームの工場・倉庫・メガソーラーなどで、メーカー保証代替や旧型番パネルの廃盤により、新しい35mmパネルへ交換が必要となったケースが中心です。抑え金具方式の架台と相性が良く、1枚あたり4点のスペーサー装着で確実に固定できます。 実績として、地方の産業用案件から数百kW規模の野立て発電所まで幅広く採用されており、旧サイズパネルのリパワリングや故障代替において、施工会社から「既設架台をそのまま使えるため工期短縮につながる」と高い評価を得ています。
詳細情報
-

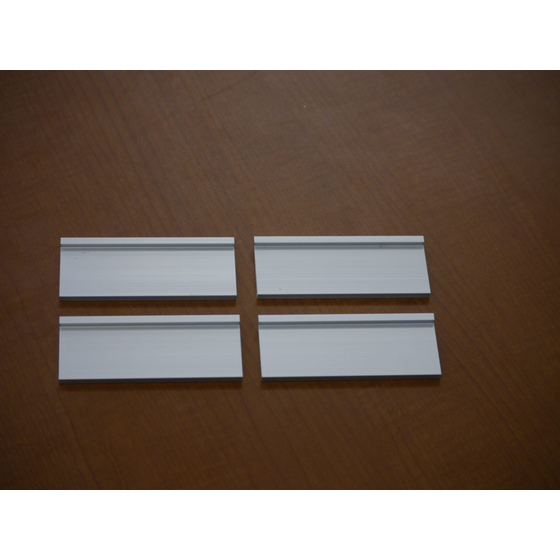

押さえ金具が来る位置にスペーサーを設置します。スペーサーの裏には強力な両面テープを貼ることで、設置後にパネルがずれるのを防ぎます。 ※スペーサーとフレームを接着する両面テープは各自ご用意ください。 パネル1枚につき4枚のスペーサーを付けます。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| 5mmスペーサー | |
| 10mmスペーサー | |
| 15mmスペーサー |
