電界強度測定/伝搬試験や送信電力・スプリアス強度測定/電磁波障害計測に！

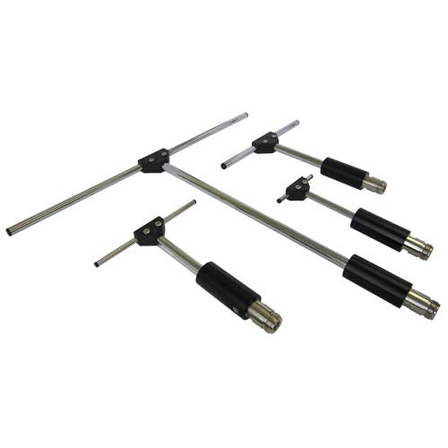

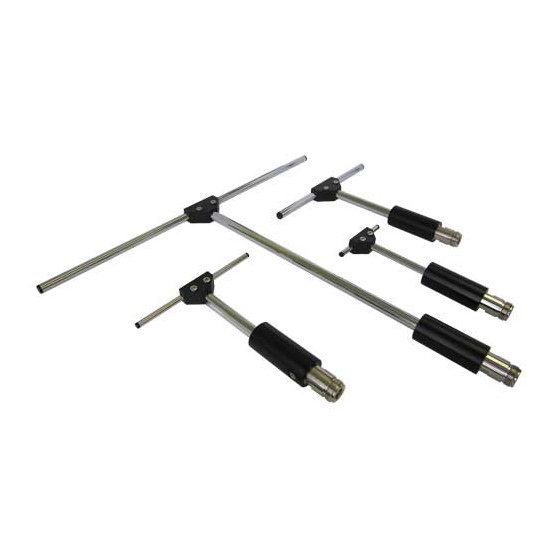

『ED-B033N』シリーズはN型コネクタ測定用標準（半波長）ダイポールアンテナです。 準マイクロ/マイクロ波帯の電界強度測定、伝搬試験、 送信電力・スプリアス強度の測定等にご使用いただけます。 【用途】 ■オープンサイト及び電波暗室等の測定場の評価用 ■移動体通信の各種調査・試験に使用される計測機用 ■EMC（Electromagnetic Compatibility）計測用アンテナ ・EMI測定（電子機器がどのくらい電磁波を発生しているか）用として 妨害波電界強度測定 ・EMS試験（電磁波を受けても誤動作しないか）用として ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【空中線仕様】 ■空中線形式：標準ダイポールアンテナ ■入力インピーダンス：公称50Ω ■定在波比：1.5以下 ■利得：公称2dBi ■最大入力電力：20Ｗ ■指向性：半値幅 E面 約78度/H面 無指向性 ■偏波：直線偏波 ■接栓：N-J型（N-Female） ■重量：200g以下（A、B）/100g以下（C） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
~ 1ヶ月
※受注生産を行っております。お気軽にお問い合わせください。
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
ラインアップ（9）
| 型番 | 概要 |
|---|---|
| ED-B033N-A1 | 385MHz/410MHz 全長：330mm |
| ED-B033N-A2 | 430MHz/455MHz 全長：330mm |
| ED-B033N-A3 | 480MHz/51MHz 全長：330mm |
| ED-B033N-B1 | 735MHz/785MHz/815MHz/835MHz、全長:170mm |
| ED-B033N-B2 | 880MHz/900MHz/940MHz、全長：170mm |
| ED-B033N-C1 | 1270MHz/1440MHz、全長：150mm |
| ED-B033N-C2 | 1640MHz/1750MHz、全長：150mm |
| ED-B033N-C3 | 1880MHz/1950MHz/2020MHz、全長：150mm |
| ED-B033N-C4 | 2450MHz/2535MHz/2590MHz、全長：150mm |
