指でタッチするだけで簡単導通確認

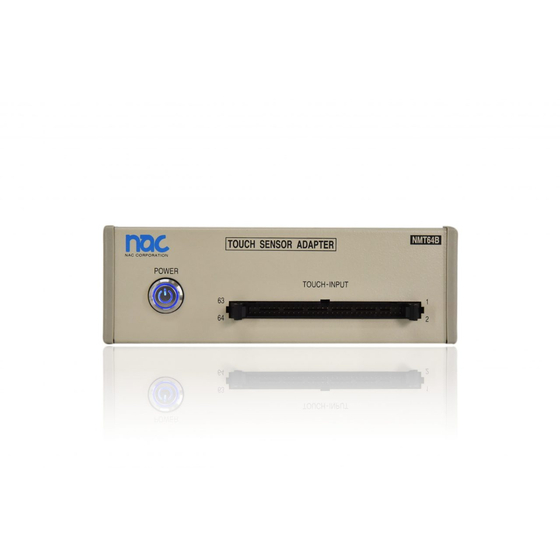

指タッチセンサーNMT64Bは、指でケーブルの導体をタッチする事で導通検査を可能にするハーネス検査器のオプション製品です。 人体が受ける誘導電流を利用し、指で触った導体の導通を確認します。ナックコーポレーションが販売するサーチ機能付きハーネス検査機の全てに接続が可能です。 現在ワイヤーハーネスの検査現場において、片側切りっぱなしケーブル(片側未加工・未処理)の検査はプローブでは当たりづらく、導通検査の作業性に課題を抱えております。 本製品は片側切りっぱなしケーブルの先端を指でタッチするだけで導通検査が可能な為、格段に作業性が向上し検査タクトを大幅に短縮する事が可能です。 片側切りっぱなしケーブル以外にも、コネクタハウジング時のナビゲーションや、配電盤の配線作業など多くの様々な用途でご活用いただけます。
この製品へのお問い合わせ
基本情報
・検査規格 サーチ検査商用交流誘導電流検知方式 検知感度16段階調整可能 (サーチ端子接触方式) ・製品内容 本体 NMT64B...1台 電源ケーブル NMCBL-PWR...1本 検査器接続用ケーブル NMCBL-64-0.8C...1本 サーチジャック接続ケーブル NM-SRH-CBL...1本 感度レベル調整用ドライバ NM-SD...1本
価格帯
1万円 ~ 10万円
納期
~ 1週間
用途／実績例
・未加工ケーブルの導通検査に ・コネクタへのハウジング時のナビゲーションに ・マークチューブの確認に ・配電盤への配線作業の効率化に
詳細情報
-
・未加工ケーブルの導通検査に サーチプローブで触れるのが難しいバラ線ケーブルを指でタッチする事で簡単に導通確認が可能です。
-
・コネクタへのハウジング時のナビゲーションに 端子の導通を確認しながらのコネクタへのハウジングに効果を発揮します。 接続箇所を確認しながらハウジングができるのでミスを軽減できます。
-
・マークチューブの確認に マークチュブの名称をハーネス検査用ソフト(WireExpress等)に登録して、指でタッチする事でマークチューブの目視チェックと導通確認を同時に行え便利です。
-
・配電盤への配線作業の効率化に ケーブルの端子を指で触れて、配線箇所を確認するのに便利です。 ハーネス検査用ソフト(WireExpress/WireExpress Hi-Pot)に接続先名称を登録しておけば、図面を確認する事なく配線作業を行えます。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| NMC60+機能拡張版 | ・PC通信機能 ・サーチ試験 ・本体メモリ800件 |
企業情報
株式会社ナックコーポレーションは、ワイヤーハーネス・コネクタ・ケーブルの電気的検査装置の専門メーカーです。 ハーネス検査器の企画から開発・設計・製造・販売・アフターサポートまで一貫して社内で行なっております。 1社1社丁寧に向き合い、お客様の環境や業界、製作されるケーブル・ハーネスに合わせ最適なハーネス検査装置をご提案いたします。 企画から導入、その後の保守までを総合的にサポートすることで私たちのノウハウや技術力は日々進化し、さらにより良い製品とサービスをご提供いたします。 自社製品であるハーネス検査器"nacmanシリーズは、導通試験・瞬間断線試験が可能なハーネスチェッカーから、導通試験・抵抗試験・耐圧試験・絶縁抵抗試験・瞬間断線試験を1台で実現するハーネスマルチテスタまで幅広くラインナップしております。また、コネクタメーカー様で数多く採用されている瞬間断線試験器シリーズもございます。 お客様のご要望に対応するため標準検査器をベースとしてカスタマイズ品や、 特注試験装置も製作可能です。 nacmanシリーズは日本をはじめ世界各国で高い評価を得ています。
