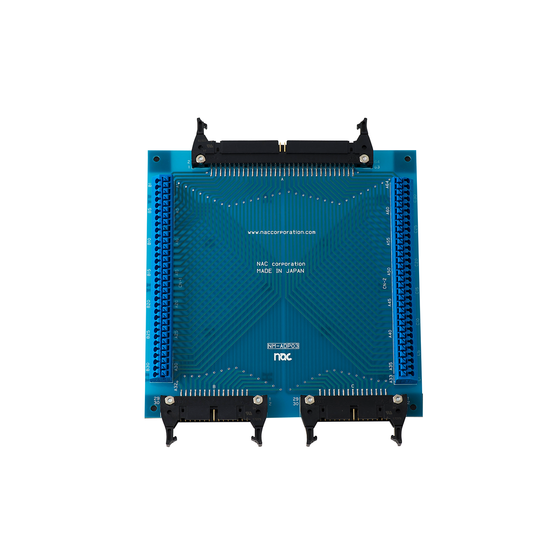

ナックコーポレーションのハーネスチェッカー(ハーネステスタ)nacmanに対応した、ハーネス検査用スクリューレス端子基板です
ハーネス検査治具の製作に便利なスクリューレス端子基板です。 電線の被覆をむいて端子台にワンタッチで接続できるので治具製作が簡単にすみます。 結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。 〜治具作成を誰でも安く、早く、柔軟に〜 NMADP-03はお客様の要望から生まれたハーネス検査用治具基板です。 株式会社ナックコーポレーションの人気製品の一つ、検査用治具基板 NMADP-03は 左右に端子台をもつ治具基板です。 被検査物ごとに用意するのが大変な治具。その作成を安価に、簡単に実現することができます。 検査用ケーブルとNM-ADP-03を接続し、側面端子台から被検査物へ配線すれば即検査実施！ スクリューレス端子を用いているため、ワンタッチ接続。特別な工具は不要です。 高電圧（AC600V,DC500V）の検査にも対応！ 各種ハーネスチェッカーはもちろん、ハーネスマルチテスタNMG＋での利用も可能です！
この製品へのお問い合わせ
基本情報
【仕様】 ・被検査物側端子台 スクリューレス端子台 64極 適合電線：24-18AWG 電線挿入方向：全面斜め上 ・検査器接続側コネクタA MIL-C-83503準拠64ピンヘッダーコネクタ（1ノーズ） スクリューレス端子台の1-64に接続 ・検査器接続側コネクタB MIL-C-83503準拠30ピンヘッダーコネクタ（1ノーズ） スクリューレス端子台の1-30に接続 ・検査器接続側コネクタC MIL-C-83503準拠30ピンヘッダーコネクタ（1ノーズ） スクリューレス端子台の31-60に接続 ・サイズ W:150mm L:150mm H:2mm（ゴム足/突起物含まず）
価格情報
お問い合わせください。
価格帯
~ 1万円
納期
※お問い合わせください。
用途／実績例
・産業用ハーネスの電気的検査 ・各種コンピューター用ケーブル ハーネスの電気的検査 ・各種コンピューター周辺ケーブル ハーネスの電気的検査 ・コネクタの電気的検査 ・ロボットハーネスの電気的検査 ・自動車EVハーネスの電気的検査 ・鉄道車両ハーネスの電気的検査 ・半導体製造装置関連ハーネスの電気的検査 ・重機・建機ハーネスの電気検査 ・航空機ハーネスの電気検査 ・通信用ケーブルの電気的検査 ・各種家電用ケーブル ハーネスの電気的検査 ・制御盤ハーネスの電気的検査 ・配電盤ハーネスの電気的検査 ・工作機械用ハーネスの電気的検査 ・二輪用バイクハーネスの電気的検査 ・エレベーターハーネスの電気的検査
企業情報
株式会社ナックコーポレーションは、ワイヤーハーネス・コネクタ・ケーブルの電気的検査装置の専門メーカーです。 ハーネス検査器の企画から開発・設計・製造・販売・アフターサポートまで一貫して社内で行なっております。 1社1社丁寧に向き合い、お客様の環境や業界、製作されるケーブル・ハーネスに合わせ最適なハーネス検査装置をご提案いたします。 企画から導入、その後の保守までを総合的にサポートすることで私たちのノウハウや技術力は日々進化し、さらにより良い製品とサービスをご提供いたします。 自社製品であるハーネス検査器"nacmanシリーズは、導通試験・瞬間断線試験が可能なハーネスチェッカーから、導通試験・抵抗試験・耐圧試験・絶縁抵抗試験・瞬間断線試験を1台で実現するハーネスマルチテスタまで幅広くラインナップしております。また、コネクタメーカー様で数多く採用されている瞬間断線試験器シリーズもございます。 お客様のご要望に対応するため標準検査器をベースとしてカスタマイズ品や、 特注試験装置も製作可能です。 nacmanシリーズは日本をはじめ世界各国で高い評価を得ています。
