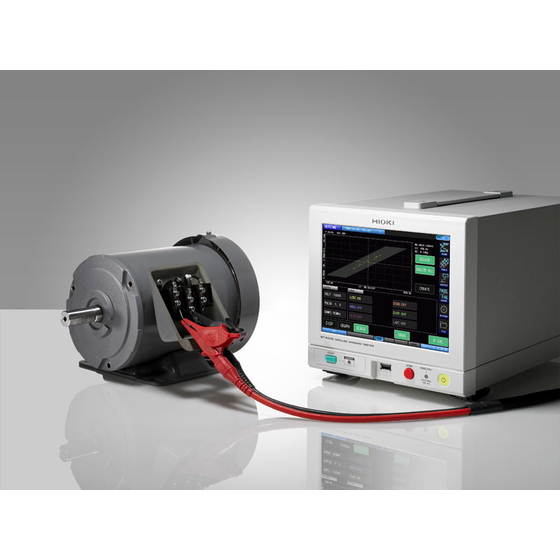

モーター巻線の検査が変わる。1ターンショートから、ローター組み付け状態で不良検出！
印加電圧を最大4200Vまで引き上げ、ST4030はST4030Aとして生まれ変わりました！ ●応答波形を数値化することで1ターンショートが分かる ●LC・RC値による判定なら、ローター組み付け状態でインパルス試験が可能 ●放電検出機能(オプション)で擬似ショートを高精度に検出 ●波形の微妙な変化を捉えて逃さない、高速サンプリング×高分解能×波形長 ●印加電圧のばらつきを抑えて、不良品検出精度の良さを実現 ●規格で求められる絶縁破壊電圧試験(BDV)にも対応
この製品へのお問い合わせ
基本情報
●応答波形の数値化で1ターンショートが分かる 従来のインパルス試験(レイヤーショート試験)では、指定したA-Bカーソル区間の「マスター波形」と「試験波形」の面積差を算出して良否判定していました。 ST4030Aでは、応答波形を数値化することで、面積差では判定困難な不良を良品、不良品エリアとして判定することができます。 ※検出できるモーターは、カタログ最終ページ仕様の「試験可能インダクタンス範囲」をご参照ください。ただし、試験条件や判定条件により判定可能な場合もありますので、デモ機での事前確認等、弊社までご相談ください。 ●ローター組み付け状態で試験が可能 ローターをモーターステーターに組み付けると浮遊容量が変化するため、従来の波形比較方式では試験ができませんでした。 応答波形を数値化したLC・RC値は、応答波形が変化しても良品と不良品で分布が異なるため、ローターを組み付けた状態でも判定エリアを設定して試験できます。 ●放電検出機能(オプション)で擬似ショートを高精度に検出 応答波形に現れる高周波成分のうち、波形全体に現れるノイズ成分を除去し、部分放電部分だけを抽出して判定します。
価格帯
納期
用途／実績例
モーター巻線のインパルス試験(レイヤーショート試験)
