コンクリート構造物の補修・補強用　格子鋼板筋『グリッドメタル』

関連動画

基本情報

■ＮＥＴＩＳ登録(掲載期間終了)　 グリッドメタルを用いたＲＣ部材の補強工法　登録No:QS-150039-A （副題）格子状に加工した鋼板によるＲＣ部材の補強工法 ■道路維持修繕工ー橋梁補修補強工ー上・下面増厚工 ■橋梁上部工ー鋼橋床版工 ■共通工ーボックスカルバート工ーその他 ■既設ＲＣ構造物を対象として格子状に加工した鋼板（グリッドメタル）を吹き付けポリマーセメントモルタルにより一体化させて補強する工法 ■期待される効果 ・グリッドメタルを使うことで、施工性が向上し、工期が短縮できる ・グリッドメタルとポリマーセメントモルタルを一体化させることにより、補強表面の状況確認が容易となる ・縦筋と横筋が一体化されるため現場の配筋作業の省力化が図れる ■特に効果の高い適用範囲 ・死荷重増の抑制が必要な現場 ・工期短縮が必要な現場 ・床版や梁の下面補強 ■留意事項 ・部材の材料特性等は道路橋示方書・同解説に準拠し、設計計算は「グリッドメタルを用いたＲＣ部材の補強工法設計・施工マニュアル（案）に準拠して行う ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

価格帯

1万円 ~ 10万円

納期

※図面承認より２カ月

用途／実績例

施工実績 ・ＲＣコンクリート梁補強（民間工場） ・コンクリート床版　上面補修（栃木県　乳ノ木橋） ・コンクリート床版　下面補強（栃木県　乳ノ木橋長寿命化工事） ・ボックスカルバート　内面補修（千葉県　仲原橋補修工事） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

詳細情報

•

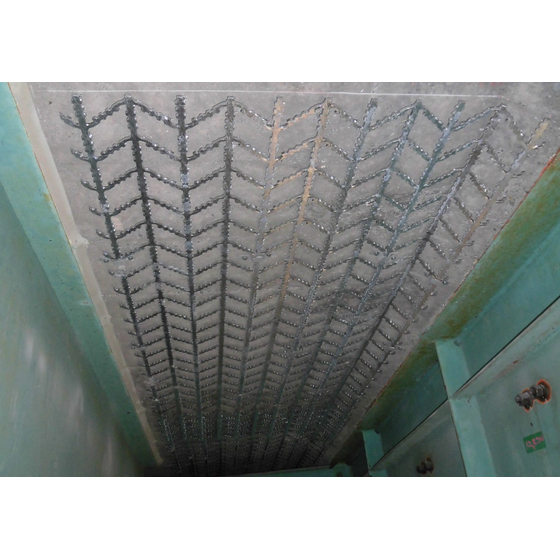

  グリッドメタル設置状況 グリッドメタルは固定金具をコンクリートアンカーにて設置します。 固定金物のピッチは400ｍｍ～500ｍｍピッチになります。

•

  吹き付けコンクリート プライマーを塗布した後、ポリマーセメントモルタルを吹き付けます。 グリッドメタルと既設コンクリートの間（約1cm)にモルタルが十分充填されていることを確認しながら施工します

•

  施工完了写真 吹き付けモルタル作業後、左官作業にて表面を仕上げます。

•

  グリッドメタル梁補強 ＲＣ構造物の劣化した梁の補修工事です。グリッドメタルを工場で製作、クレーンにて架設します。鉄筋作業が無いため現場作業が省力化できます。

•

  グリッドメタル設置概略図 グリッドメタルは既設コンクリートの補修・補強材として、ポリマーセメントモルタルと一体化し、既設コンクリートに増厚します。

•

  従来工法との比較 グリッドメタルは鋼板から製作することで、主筋と配力筋が一面となり、鉄筋で補強する増厚より薄くすることが可能です。補修工事における、死荷重の低減や、ボックスカルバート補強の内空確保に有利な工法です。
