プリント基板とコネクタを直接接続！はんだ付けや特殊工具が不要！配線も簡単

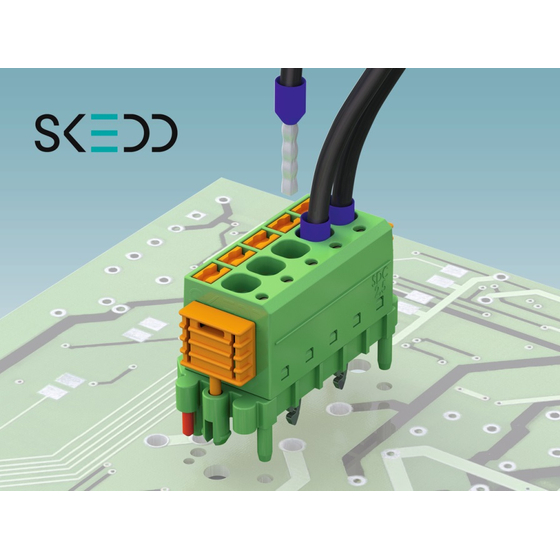

『SDC2、5／SDDC1、5シリーズ』は、プリント基板とコネクタを直接接続する ダイレクトプラグイン式基盤コネクタです。 基盤のスルーホール穴に接続ピンを差し込むだけで簡単に接続でき、 はんだ付けが不要です。また1製品で配線と基盤接続が完結するため ソケットが不要で、コスト削減にも貢献します。 取付け面を選ばないので、はんだ面側にもはんだ付け工程を 追加することなく実装することができます。 【特長】 ■ダイレクトプラグインテクノロジSKEDD ■プリント基板への直接挿抜が可能な新しいコネクタ ■1製品で配線と基板接続が完結 ■ソケット不要でコスト削減 ■はんだ付け不要 ■特殊工具不要 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【その他の特長】 ■Push-in式で簡単に配線 ■プッシュリベット型嵌合ロック機能付き ■省スペース＆部品削減 【SKEDD用の基板推奨条件】 ■材質：FR4（GE4F） ■銅スルーめっき厚：25μm以上 ■防錆処理：鉛フリーはんだによるはんだレベラーまたはSnめっき1μm以上 ※プリフラックス・金フラッシュでは使用できません。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
【用途】 ■産業用機器 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
詳細情報
-
SKEDDの仕組み 接続ピンがスプリング状になっており、基板へ挿し込んだ後2本の足が外側へ戻る力が働きスルーホール穴内側にしっかり接続
-
１製品で配線と基板接続が完結 ソケットが不要でコスト削減に貢献 自由にレイアウト可能で基板のどちらの面にも配置可能
-
プッシュイン＆リベット型嵌合ロック プッシュイン機能で単線（太さ・硬度による）やフェルール付き撚線を差し込むだけで簡単配線 基板に固定用のリベット型嵌合ロック付き
-
SDC 2,5シリーズ 定格電圧 320 V（III/2） 定格電流 12 A（2.5 mm2） 電線容量 0.2 – 2.5 mm2 ピッチ 5 mm
-
SDDC 1,5シリーズ 定格電圧 160 V（III/2） 定格電流 8 A（2.5 mm2） 電線容量 0.2 – 1.5 mm2 ピッチ 3.5 mm
