脱炭素・軽量・コスト削減を実現したハイテン鋼製グレーチング

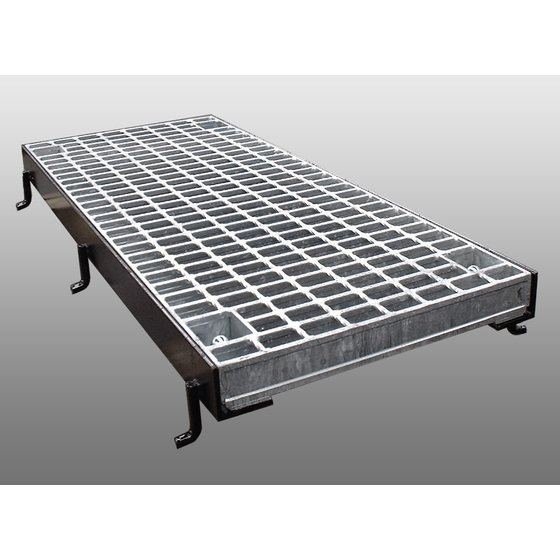

ハイテングレーチングは、メインバーに従来鋼（SS400）より強度の高いハイテン鋼を採用した鋼製グレーチングです。 同一設計条件の従来鋼製（SS400スチール）グレーチングと比較して平均で約３０％軽量化。 軽量化により製造・輸送時のCO2排出量を約25%削減。 薄肉・軽量化により製造・輸送時のCO2排出量を約25%削減。 物価本一般品として掲載されており、公共工事に幅広く採用されています。 従来品より平均2%割安な設計価格に加え、1枚40kg以下の製品は歩掛コストも削減。限られた予算の中でインフラ整備・老朽化対応を進めたい現場に最適です。 軽量化により維持管理作業の負担も軽減します。 一般側溝・JIS道路側溝・集水桝・U字溝など多様な構造物に対応し、ボルト固定・開閉式など機能仕様にも柔軟に対応可能です。 リフタス・カルバートクリエイターなどの改修工法と組み合わせることで、既設構造物を取り壊さずに短期間での改修が可能です。 型枠工・鉄筋工の作業が不要なため工期短縮と建設廃材削減を両立します。 高速道路・新幹線・空港・国道・新庁舎など全国の公共工事で多数の採用実績があります。
この製品へのお問い合わせ
基本情報
【ラインナップ】あら目・細目 一般側溝用みぞぶた／ボルト固定式みぞぶた／JIS道路側溝用かさあげ／自由勾配側溝用かさあげ／110度開閉式ますぶた／正方形集水桝用ますぶた／正方形集水桝用ボルト固定式ますぶた／U字溝用 現場打ち・都道府県型・各種コンクリート製品対応可。異形サイズも対応可。 標準仕様：ノンスリップ模様・溶融亜鉛めっき（JIS H 8641） 滑り抵抗値：横断・縦断方向ともに湿潤状態BPN40以上 耐荷重：歩道用・T-2・T-6・T-14・T-20・T-25 その他表面処理：溶融亜鉛アルミニウム合金めっき、ナイロンコーティング、ケンボージングメッキ、リン酸処理も対応可。
価格情報
同一設計条件のSS400スチールグレーチングと比較して約2%割安。 1枚40kg以下の製品は歩掛コストも削減でき、トータルコストでさらに有利です。 お見積りはお問い合わせください。
納期
※在庫製品：当日または翌日出荷 ／ 受注製造品：実働10日程度 ／ 特急品・特別仕様：都度相談
用途／実績例
【用途】 道路・歩道の側溝蓋／横断側溝／集水桝・街きょ桝／自由勾配側溝／U字溝／トンネル水路点検蓋／農業用管理桝／公共施設・公園の排水溝 【実績例】 高速道路（東名・東海環状道・伊勢湾岸道）／北陸・中央新幹線／熊本・成田・伊丹空港／国道8・23・246号線／岐阜県・島田市・香南市・本巣市・羽島市新庁舎／京都府清水寺・奈良県東大寺／大阪万博／石巻南浜津波復興記念公園／各大学・公園・球場ほか全国多数
詳細情報
-
主部材のハイテン鋼 【鋼材比較】 従来鋼…降伏点245N/mm2以上 引張強度400N/mm2以上 ハイテン鋼…降伏点420N/mm2以上 引張強度590N/mm2以上 降伏点（鋼材に一定の力を加えるとひずんだまま元に戻らなくなる点） 引張強度（鋼材が破断するまでに生じる最大応力）
-
道路のライフサイクルにおけるハイテングレーチングの省エネ化ポイント 【省資源な道路計画】 ・グレーチング製造に係る鉄資源・亜鉛地金の使用量を削減 ・歩行、自転車利用空間の安心快適性を高める豊富なバリエーションで低炭素な交通手段を後押し 【CO2削減する道路建設】 ・グレーチング製造に係るCO2排出量を約２５％削減 ・製品の薄肉化・軽量化により輸送量減少でのＣＯ２排出量を削減 【廃材削減と時短工事で維持管理】 ・既設構造物を長寿命化する工法（リフタスなど）への活用で建設廃材を削減 ・省力で効率的に改修する工法で工期を短縮し工事期間中のCO2排出量を削減
-
【環境性メリット】 ・製造時、輸送時のCO2排出量を約２５％削減。 ・グレーチング製造に係る鉄資源、亜鉛地金の使用量を削減。 ・維持修繕工事において工期短縮でき建設廃材やCO₂排出量を削減。（ハイテングレーチングを活用した改修工法によるメリット）
-
【経済性メリット】 ・従来のスチールグレーチングより平均2%、最大で約26%安い。 ・グレーチングの重さが40kg以下になる製品は蓋掛けの歩掛コストを削減。
-
【安全性メリット】 ・強度計算に基づき、最適なハイテン鋼を選定した安全設計。 ・湿潤時のすべり抵抗値BPN40以上を測定したノンスリップ模様を採用。
-
【施工性メリット】 ・従来のスチールグレーチングより軽量で敷設作業の身体的負担を軽減。 ・維持修繕工事において型枠工や鉄筋工の作業が不要。 （ハイテングレーチングを活用した改修工法によるメリット）
-
【耐久性メリット】 ・主部材と補助部材を全面圧接する強靭な接合構造。 ・従来鋼（SS400）と比較して引張強度と降伏点が高いJIS規格相当のハイテン鋼を使用。（JIS G 3101 一般構造用圧延鋼材） ・JIS表示認証工場による防錆性に優れた溶融亜鉛めっき表面処理。（JIS H 8641 溶融亜鉛めっき）
-
【機能・汎用性メリット】 ・各社プレキャスト製品、現場打ち側溝など多様な用途や種別の道路に対応可能。 ・ボルト固定や開閉式など、機能的な仕様への柔軟な対応が可能。 ・国内自社工場による一貫生産で安定した供給体制。 ・一般汎用品として物価本に掲載。
-
＜試験・性能＞ 【鋼材証明】 JIS G 3101一般構造用圧延鋼材に適合するハイテン鋼を使用。SS400同等以上として公共工事に適合しています。 【強度計算】 強度計算に基づき、耐荷重T-25～歩道用に適合する主部材を選定します。 【荷重試験】 社団法人公共建築協会建築材料・設備機材当性能評価事業に係る評価基準に準拠した試験を実施しています。 【すべり抵抗値】 振り子式スキッドレジスタンステスタによるすべり抵抗値は湿潤状態でBPN40以上を測定。アスファルト舗装要綱では、歩道舗装の湿潤状態で滑り抵抗値BPN40以上が望ましいとされています。 【溶融亜鉛めっき】 高温で溶かした亜鉛に浸し表面に亜鉛皮膜を形成する表面処理。JIS表示認証を取得した工場で実施しております。 【溶融亜鉛アルミニウム合金めっき】 過酷な腐食環境向けの表面処理。アルミニウムとマグネシウムを加えた合金によるめっきです。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| 一般側溝用みぞぶたグレーチング | あら目(NGP,KGP)・細目(NGH,KGH)、落とし込みタイプ、縦断用 |
| ボルト固定式みぞぶたグレーチング | あら目(NGBP,KGBP)・細目(NBH,KBH)、ボルト固定タイプ、横断用 |
| JIS道路側溝用かさ上げグレーチング | あら目(NFJP,KFJP)・細目(NJH,KJH)、落とし込みタイプ、縦断用 |
| 自由勾配側溝用かさ上げグレーチング | あら目(NFVP,KFVP)・細目(NVH,KVH)、落とし込みタイプ、縦断用 |
| 110度開閉式ますぶたグレーチング | あら目(NLP,KLP)・細目(NLH,KLH)、ピン開閉タイプ、桝用 |
| 正方形集水桝用ますぶたグレーチング | あら目(NLDP,KLDP)・細目(NDH,KDH)、落とし込みタイプ、桝用 |
| 正方形集水桝用ボルト固定式ますぶたグレーチング | あら目(NLDBP,KLDBP)・細目(NDHB,KDHB)、ボルト固定タイプ、桝用 |
| U字溝用グレーチング | あら目(NUP,KUP)・細目(NUH,KUH)、ツバ付きタイプ、縦断用 |
カタログ（2）
カタログをまとめてダウンロード
企業情報
株式会社宝機材は、道路・歩道・公共施設の側溝まわりに使用される鋼製グレーチングを設計・製造・販売する専門メーカーです。 滑り防止・落下防止・バリアフリーなど現場の課題を解決するオリジナルグレーチングと、インフラ老朽化や維持管理の人手不足に対応する側溝・桝の即時改修工法を提供しています。 また鋼製加工のノウハウを活かした配管架台・管材金物の製造や、防球ガード関連工事への一括対応も得意としています。 土木建築コンサルタント・自治体・建材商社からのご相談・お見積りに対応しています。
