全打設トルクの自動モニタリングで確実な支持層定着を証明！高度な品質管理とトレーサビリティを誇るETP-G工法。

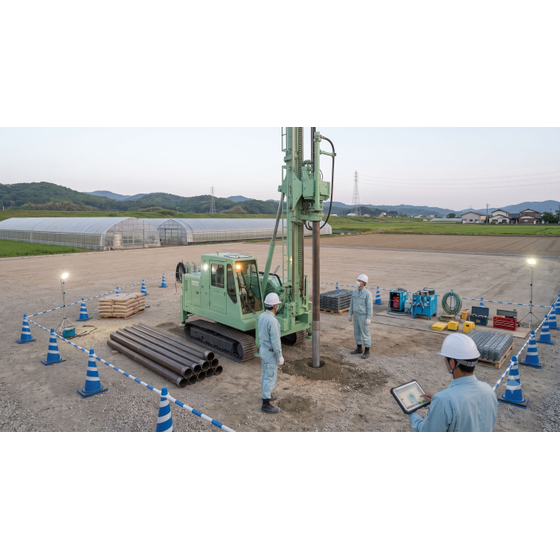

地盤補強工事において不同沈下リスクを未然に回避し、構造物の安全性を立証するには、施工データの可視化と確実な品質管理が不可欠です。ジオテックのETP-G工法は、先端に円盤型拡大翼と正三角形の掘削補助ビットを備えた先端翼付き回転貫入鋼管杭工法です。回転圧入時の軸振れを防止する構造によりスムーズな穿孔を可能にし、高支持力を発揮します。本工法の強みは、施工管理装置によるリアルタイムモニタリング体制です。打設時の貫入トルク、回転速度、深度数値を自動計測・保存し、支持層到達を科学的なデータで裏付けます。セメントミルクを使用しない無排土施工により、掘削残土の発生や土壌・地下水汚染のリスクも排除します。地上3階以下・延べ面積1,500平米以下の建築物に適用でき、7種類の杭径と45種類の翼径バリエーションから最適設計が可能です。当社ではISO9001に準拠した品質マネジメントのもと、厳格なトレーサビリティ管理を通じて施主様に確かな安全と高い品質をお届けします。
この製品へのお問い合わせ
基本情報
ETP-G工法は、主要部材である軸部鋼管の外径がφ89.1mm〜φ216.3mm（全7種類）、肉厚3.2mm〜12.7mm、材質STK400およびSTK490です。先端拡底翼は直径223mm〜620mm（厚さ12mm〜22mm、材質SM490A等）の全45種類を用意し、建築荷重と支持条件に応じた正確な選定が可能です。最大施工深さは補強材施工地盤面から杭径の130倍かつ19.2m以下となります。砂質土地盤（礫質土含む）および粘土土地盤に適合し、SWS試験やSRS試験データから許容鉛直支持力を正確に算出できます。
価格情報
納期
用途／実績例
本工法は、地上3階以下（高さ13m以下、延べ面積1,500平米以下）の戸建住宅、アパート、店舗、事務所、ならびに高さ3.5m以下の擁壁や各種工作物の地盤補強に最適です。特に、事後の品質検査や施工データの客観的証拠が厳しく求められる建築プロジェクトにおいて威力を発揮します。リアルタイムモニタリングで打設状況をデータ管理できるため、施主様や監理者へ明確な品質根拠を開示したい現場、ならびにトレーサビリティ管理を重視する大手ハウスメーカーや建設会社の地盤補強施工に幅広く活用されています。
カタログ（3）
カタログをまとめてダウンロード
企業情報
「地盤トータルサービス」で、未来を創造 ジオテックでは、建築物（一般建築～戸建住宅）新築時の地盤調査・地盤補強設計／施工をはじめ、既存建築物の沈下修正工事、土壌汚染調査、地盤情報サービスなど、「地盤」に関するあらゆる業務を、ワンストップで提供します。 豊富な経験と確かな技術で、地盤から都市の未来を創ります。
