狭小地でも高精度な地盤調査でギャラリー新設をサポート

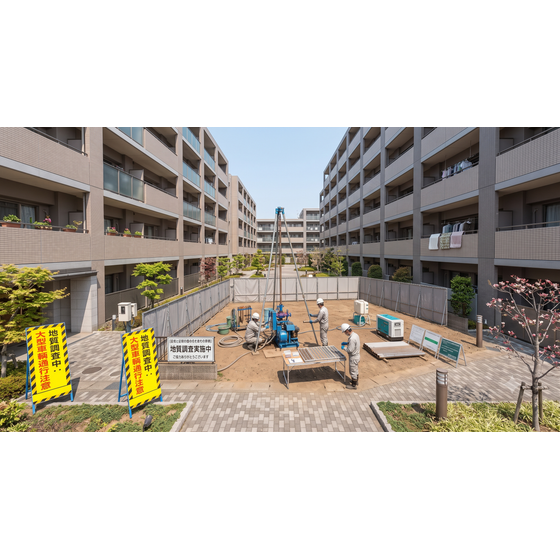

文化施設、特にギャラリー新設においては、建物の安定性と長期的な維持管理のために、地盤の支持層を正確に把握することが重要です。狭小な敷地や前面道路が狭い場合、大型重機を用いた従来の地盤調査が困難となり、支持層の深度や地盤の状況を正確に把握することが課題となります。本サービスは、小型自走式のオートマチックラムサウンディング試験機を使用し、こうした現場でもスムーズに深層地盤調査を実施します。これにより、過剰な杭長設計を避け、合理的な構造設計とコスト削減に貢献します。 【活用シーン】 ・都市部の狭小敷地でのギャラリー建設 ・前面道路が狭く大型重機が搬入できない現場 ・限られたスペースでの地盤調査が必要な場合 【導入の効果】 ・狭小地でも高精度な支持層の把握が可能 ・過剰な杭長設計の防止によるコスト削減 ・安心・信頼性の高い地盤品質の確保
この製品へのお問い合わせ
基本情報
【特長】 ・質量63.5kgのハンマーを500mmの高さから自動自由落下させ、貫入量200mmごとの打撃回数（Nd値）を自動測定。 ・最大深度30mまで、N値50相当の硬質地層まで高精度に把握可能。 ・打撃時の回転トルク測定による周辺摩擦影響の自動補正を実施。 ・標準貫入試験との高い相関性を持つデータを提供。 ・幅約830〜1000mm、高さ約2350〜2570mmの省スペース仕様。 【当社の強み】 ジオテックは、「地盤トータルサービス」を提供し、建築物の新築時の地盤調査・補強設計・施工から、既存建築物の沈下修正工事、土壌汚染調査まで、地盤に関するあらゆる業務をワンストップで提供しています。豊富な経験と確かな技術で、地盤から都市の未来を創造します。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
大型重機や３ｔユニック車の進入が困難な狭小敷地、旗竿地、過密市街地における中低層鉄骨ビルや店舗、福祉施設の新築地盤調査に最適です。特に、鋼管杭工法や先端翼付細径鋼管工法（ＣＰＰ工法等）を採用する際の支持層到達深度の確認、および過剰杭長防止によるコスト最適化に活用されます。また、標準貫入試験の補完調査として、複数箇所での支持層傾斜の連続確認や、解体跡地における不均一地盤の深層地耐力評価、建築確認申請に必要な構造計算用データ取得など実務全般に幅広く利用できます。
カタログ（3）
カタログをまとめてダウンロード
企業情報
「地盤トータルサービス」で、未来を創造 ジオテックでは、建築物（一般建築～戸建住宅）新築時の地盤調査・地盤補強設計／施工をはじめ、既存建築物の沈下修正工事、土壌汚染調査、地盤情報サービスなど、「地盤」に関するあらゆる業務を、ワンストップで提供します。 豊富な経験と確かな技術で、地盤から都市の未来を創ります。
