狭小地でも深層の支持層を高精度に把握する地盤調査
住宅建築、特に狭小戸建の建築では、敷地が限られているため、大型重機が搬入できず、支持層の正確な深度を把握することが難しいという課題があります。前面道路が狭い場合も同様です。本サービスは、小型自走式のオートマチックラムサウンディング試験機を使用し、狭小敷地や進入規制のある現場でもスムーズに深層地盤調査を実施する、この課題に対する最適解です。 【活用シーン】 ・都市部の狭小敷地での戸建住宅建築 ・前面道路が狭く、大型重機の搬入が困難な現場 ・深層の支持層を正確に把握したい場合 【導入の効果】 ・過剰な杭長設計の防止 ・不必要な杭補強費用の削減 ・合理的な構造設計の実現 ・安心と信頼の地盤品質の提供
この製品へのお問い合わせ
基本情報
【特長】 ・質量63.5kgのハンマーを500mmの高さから自動自由落下させ、貫入量200mmごとの打撃回数（Nd値）を連続的に自動測定。 ・N値50相当の硬質地層や最大深度30mまでの正確な地層構成を高精度に把握可能。 ・打撃時の回転トルク測定による周辺摩擦影響の自動補正を実施。 ・標準貫入試験との高い相関性を持つ高精度なデータを提供。 ・幅約830〜1000mm、高さ約2350〜2570mmの省スペース仕様で、狭小地でも設置・運用が容易。 【当社の強み】 ジオテックは、「地盤トータルサービス」を提供し、建築物の新築時の地盤調査・補強設計／施工から、既存建築物の沈下修正工事、土壌汚染調査まで、「地盤」に関するあらゆる業務をワンストップで提供しています。豊富な経験と確かな技術で、地盤から都市の未来を創造します。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例

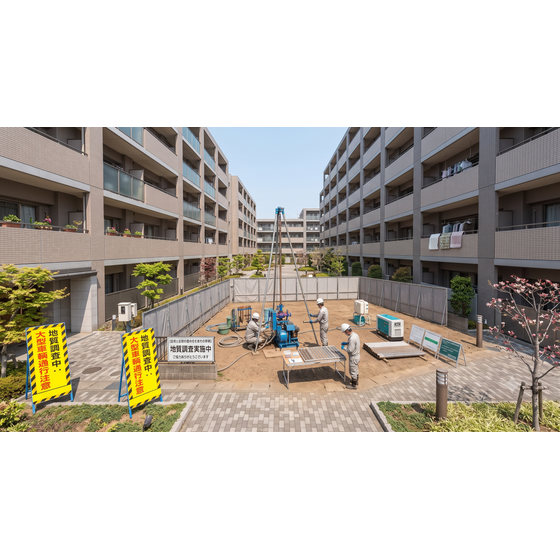

大型重機や３ｔユニック車の進入が困難な狭小敷地、旗竿地、過密市街地における中低層鉄骨ビルや店舗、福祉施設の新築地盤調査に最適です。特に、鋼管杭工法や先端翼付細径鋼管工法（ＣＰＰ工法等）を採用する際の支持層到達深度の確認、および過剰杭長防止によるコスト最適化に活用されます。また、標準貫入試験の補完調査として、複数箇所での支持層傾斜の連続確認や、解体跡地における不均一地盤の深層地耐力評価、建築確認申請に必要な構造計算用データ取得など実務全般に幅広く利用できます。
