最終更新日：2026年09月24日

橋軸方向・鉛直方向・橋軸直角方向の3次元の動きに追従する信頼の伸縮継手。交差部にも対応

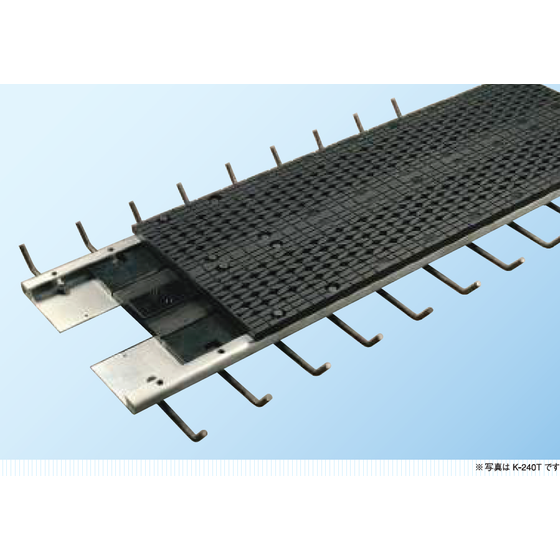

橋梁用伸縮継手『ダイヤフリージョイント縦目地』は、縦目地特有の3次元の動きに追従する専用設計で、橋軸方向・鉛直方向・橋軸直角方向に対応し、長スパン橋梁で生じる大きな変位にも対応できます。表層ゴムの菱形孔が弾性変形して伸縮を吸収し、走行面を平坦に保つことで、騒音低減と安全性向上に貢献。横目地と縦目地をつなぐ交差部にも対応し、十字型・T字型のほか、さまざまな角度の接続に対応できます。当社では、橋梁の設計条件に応じた型番の提案も可能です。【特長】 ■縦目地専用の『ダイヤフリージョイント』 ■各型番で橋軸方向・鉛直方向・橋軸直角方向の許容変位量を明示 ■雨天時の摩擦低下を抑える縦目地ネットピンタイプを用意 ■表層ゴム・受板・受台の分離構造で、補修時の取り扱いが容易 ■ナット式アンカーボルトの採用により、条件に応じてはつり不要で補修可能 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。

この製品へのお問い合わせ

基本情報

【その他の特長】 ■雨天時の摩擦低下を抑え、タイヤ接触時間が長い縦目地でも　舗装と同等レベルの摩擦を確保（ネットピンタイプ） ■部材交換の補修であれば、短時間で作業でき、交通規制に伴う渋滞の緩和に貢献【こんなお悩みに】・橋軸方向・鉛直方向・橋軸直角方向の動きに対応する縦目地を採用したい・長スパン橋梁など、大きな変位に対応できる伸縮継手を検討したい・横目地と縦目地をつなぐ交差部への対応が必要・住宅が近接する都市高速など、騒音への配慮が必要・雨天時の摩擦低下を抑え、走行時の安全性を確保したい・補修時間を短縮し、騒音や廃棄物など地域への負荷を抑えたい・短時間で補修し、渋滞の緩和につなげたい ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
