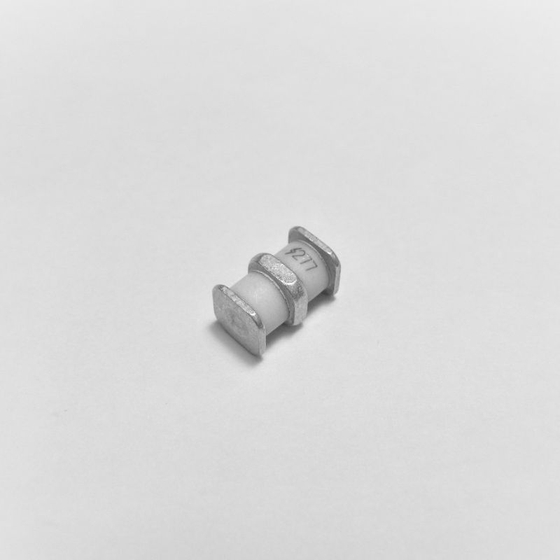

3極管タイプ,表面実装タイプ
通信機器などの内部回路に実装され、通信回線や信号回線に誘起される誘導電圧などから機器を保護する目的で使用します。 従来品の3SD4形より高耐量化を実現した表面実装形素子です。 従来品3SD4シリーズと同一外形で、基板ランドパターンが共通です。 そのため、本品へ切り替えする際の再設計は不要です。
この製品へのお問い合わせ
基本情報
・超小型で電流耐量が大きい ・静電容量が非常に小さい（0.5pF以下） ・ブロードバンド対応 ・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる ・繰り返しサージの電流耐量や温度環境特性に優れる ・個装方法は表面実装に適したエンボステーピング ・RoHS ・UL
価格帯
納期
用途／実績例
・各種電子機器 ・通信回線の防護 ・交換機 ・PBX ・電話機 ・FAX
詳細情報
-
外形寸法図・推奨ランドパターン（単位: mm）
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| 3SDH4-75 | SMD（表面実装） 直流放電開始電圧 75V |
| 3SDH4-90 | SMD（表面実装） 直流放電開始電圧 90V |
| 3SDH4-145 | SMD（表面実装） 直流放電開始電圧 145V |
| 3SDH4-200 | SMD（表面実装） 直流放電開始電圧 200V |
| 3SDH4-230 | SMD（表面実装） 直流放電開始電圧 230V |
| 3SDH4-350 | SMD（表面実装） 直流放電開始電圧 350V |
