壁無双450が実現する、木造の大空間で、高耐力と大空間を両立した木造建築。医療モールに求められる柔軟性を、壁無双450で実現！

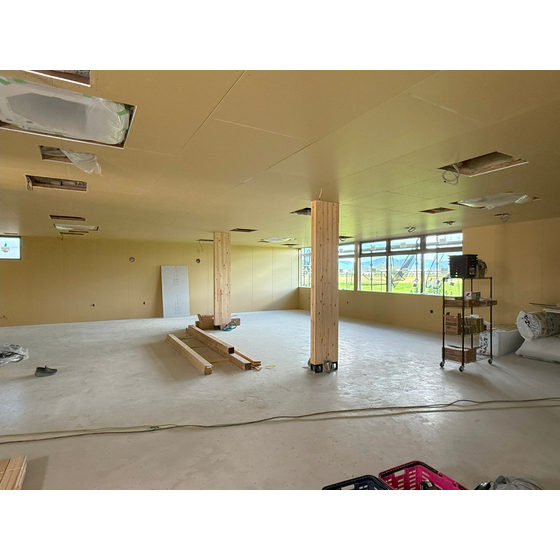

小郡市医療モールでは、耐力壁「壁無双450」を採用することで、 柱や壁による制約を最小限に抑えた開放的な大空間を実現しました。 写真のように、広い室内空間を確保しながら必要な耐震性能を維持できるため、 医療施設に求められる柔軟なレイアウト設計や 将来的な用途変更にも対応しやすい構造となっています。 壁無双450は、木造建築において大開口・大空間化を可能にし、 快適で機能的な施設づくりに貢献しています。
この製品へのお問い合わせ
基本情報
【壁無双450の特長】 ■最大壁倍率29倍の高耐力 120×450タイプで壁倍率22倍、150×450タイプで壁倍率29倍を実現 高い耐震性能により必要壁量を削減し、建物の設計自由度を向上 ■狭小地でも広い空間を実現 わずか450mm幅で大きな耐力を確保し、狭小住宅の間口確保や、 店舗・商業施設・ロードサイド店舗などの大開口設計に好適 ■ナット締めのみの簡単施工 工場で接合金物の組込み・接着剤注入まで実施した完成品を納品 現場では柱脚・柱頭のナット締めだけで施工可能なため、施工品質の安定化と工期短縮に貢献 ■金物が見えない美しい木造空間 GIR（グルードインロッド）技術により接合金物を木材内部へ収納し、 室内に金物が露出せず、木の質感を活かした高意匠な空間を実現 ■最大高さ6mまで対応 階高6mまで対応可能。連層壁として活用することで、 中大規模木造建築や特殊な設計条件にも柔軟に対応 ■評定取得済みの高い信頼性 一般財団法人日本建築センターの評定取得済みで、 耐震等級2・3への対応設計も可能で、長期優良住宅にも活用可能
価格帯
納期
用途／実績例
【事例紹介】 ・従来工法では成し得なかった大空間を実現する高耐力壁柱 ・450mmのスリムな耐力壁が広い開口を実現 ・木材のぬくもりと美観を演出する現しでの使用 ・高耐力壁柱が壁幅を抑え、狭小地の間口を確保 ・親子フィラーでアンカーのズレを吸収、ナット締めのみの簡易施工 ・性能・施工性・意匠を兼備し、グッドデザイン賞受賞
カタログ（1）
カタログをまとめてダウンロード
企業情報
株式会社スクリムテックジャパンは、これからの木造建築に必要とされる 木材接合金物の研究開発及び販売を行っております。 木材を強く美しく接合する［ホームコネクター］、中高層の木造建築物の適用が可能は接合靱性型GIR［タフネスコネクター］のご用命は弊社まで。
