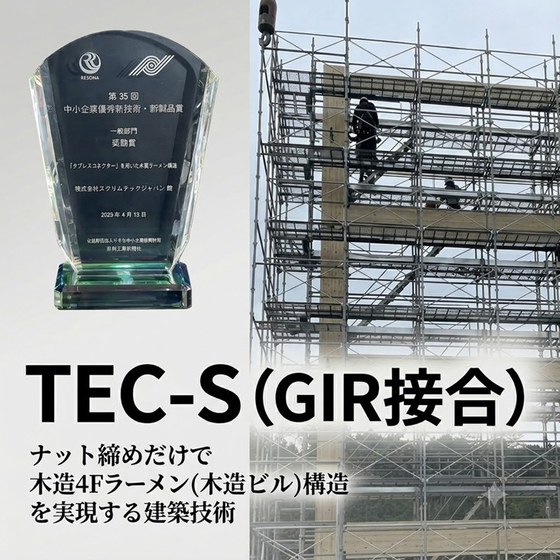

木造4階建て・中大規模木造に対応した、木造ビルの課題を解決する新しい接合システム。
「木造ビルを建てたいが施工性やコストが課題」 「中大規模木造建築で耐震性と施工効率を両立したい」 「木造ラーメン構造をもっと合理的に設計したい」 TEC-S（GIR接合）は、このような課題に応えるために 開発された木質ラーメン構造システムです。 独自開発の「タフネスコネクター」と「キューブコネクター」を採用し、 高強度・高剛性・高靭性を実現し、木造4階建てクラスの建築物に対応しながら、 現場ではナット締めのみの乾式施工を可能にしました。 【特長】 ■木造ビルや中大規模木造建築において、建方工程の効率化を実現 ■木造4階建てビルクラスにも対応可能な構造性能 ■木材の再利用やサーキュラー建築にも対応可能
この製品へのお問い合わせ
関連動画
基本情報
【仕様】 ■ナット締めだけの乾式施工で工期短縮 柱・梁に接合部材を工場で取り付けた状態で出荷。 現場ではナット締めのみで施工できるため、現場作業の省力化や、 施工品質の安定化、工期短縮、人手不足対策に貢献。 ■木造4階建てに対応する高性能木質ラーメン構造 TEC-Sは、靭性型GIR接合技術を採用しており、 高強度・高剛性に加え、高いエネルギー吸収性能を有するため、 耐震性が求められる中大規模木造建築に適している。 ■構造設計の合理化 部材断面や回転剛性を標準化することで、設計の効率化を実現。 鉄骨造に近い考え方で構造設計を進めやすく、木造ラーメン構造の設計負荷軽減にも貢献。 ■部材の再利用が可能 接合部はボルト・ナットによる乾式接合。 将来的な増改築や解体時にも部材の取り外しが容易。
価格帯
納期
用途／実績例
【用途】 ・木造ビル ・中大規模木造建築 ・事務所建築 ・教育施設 ・商業施設 ・福祉施設 ・宿泊施設 ・公共施設 ・カーボンニュートラルを意識した建築プロジェクト
カタログ（1）
カタログをまとめてダウンロード
企業情報
株式会社スクリムテックジャパンは、これからの木造建築に必要とされる 木材接合金物の研究開発及び販売を行っております。 木材を強く美しく接合する［ホームコネクター］、中高層の木造建築物の適用が可能は接合靱性型GIR［タフネスコネクター］のご用命は弊社まで。
