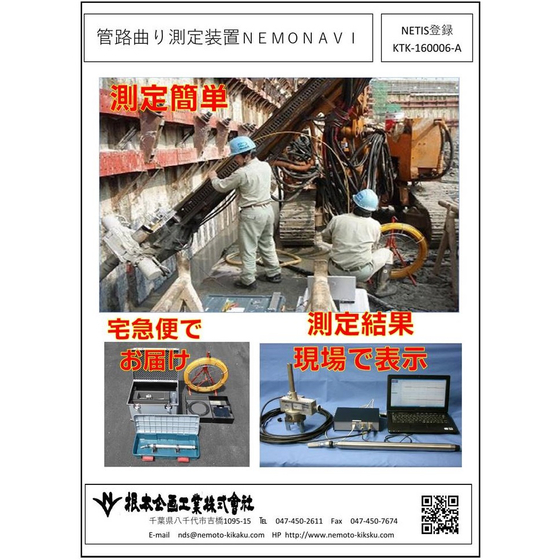

施工後の管の傾き・穴曲がりを即測定！管路曲り測定装置『ネモナビ』

基本情報

【仕様】 ＜タイプH＞ ■測定範囲：水平±45度以内 ■測定精度：±3/1000（測定距離50m） ■センサーユニット：外径Φ39mm、長さ600、重量2kg ■測定データ出力：CSV形式　ファイル出力 ＜タイプV＞ ■測定範囲：鉛直方向 ■測定精度：±3/1000（測定距離50m） ■センサーユニット：外径Φ48mm、長さ700、重量3kg ■測定データ出力：CSV形式　ファイル出力 ★レンタル専用。長期貸し出しの場合、途中でメンテナンスし再度貸し出します。機材一式、詳細な取説を宅急便にてお送りします。作業現場直送可 ※お気軽にお問い合わせ下さい。

価格帯

納期

用途／実績例

【用途】 ■アンカー工法における外管の曲がり測定 ■土壌地盤改良工法における管路の曲がり測定 ■集水管の曲がり測定 ■凍結管の曲がり測定 ■液状化対策工法における管路の曲がり測定 ■自在ボーリング工法におけるロッドの曲がり測定 ■先進、探査などのボーリング孔の曲がり測定 ■埋設管（上下水、通信、電力、ガス等）の曲がり測定 ■地中障害物の位置測定 ★ボーリング中の孔曲がり測定 　　･機械固有の性質や地質による曲がりが無いか確認できます。 　　･施工不良の早期発見、初期曲がりを確認できます。 　　　　　　→　　施工不良の防止　! ★完成孔の曲がり測定 　　　・複数のアースアンカー工事における、施工ピッチの確認 　　　・凍結管工事など施工ピッチの確認 　　　・地盤改良工事の薬液注入位置の確認 　　　　　　→　　施工管理　検証！！ 　　　 　　※お見積り、ご相談等お待ちしております。 お気軽にお問い合わせ下さい。

詳細情報

•

  ネモナビ本体挿入 ・ネモナビを被計測管の入口に設置 ・計測は操作員1名と補助員1名、計2名で計測が可能 　（条件によっては操作員1名で計測が可能）

•

  測長ユニット取付 ・測長ユニットを取り付け ・作業中のネモナビの挿入距離がＰＣ画面に表示される

•

  測定中 ・ネモナビ計測風景 ・ネモナビ計測管の中を往復させるだけで計測が可能

•

  Ｖタイプ本体 ・鉛直方向計測用ネモナビ本体 ・軽量、コンパクトで作業性抜群

•

  測定装置一式 ・計測機材一式（水平タイプ） ・機材が少ないので狭い場所でも測定可能

•

  鉛直方向測定中 ・鉛直方向タイプ、測定状況 ・杭打ちの施工管理

•

  水平方向測定中 ・水平方向タイプ、測定状況 ・ダムの耐震補強用アンカーの施工管理

•

  測定状況 ・斜め方向の孔曲り測定（水平方向タイプ） ・アースアンカーの施工管理

•

  測定結果表示画面 ・測定結果の表示例 ・測定後5分程でその場で結果がＰＣ画面に表示されます。
