環境配慮型のハイテン鋼（高張力鋼）製グレーチング

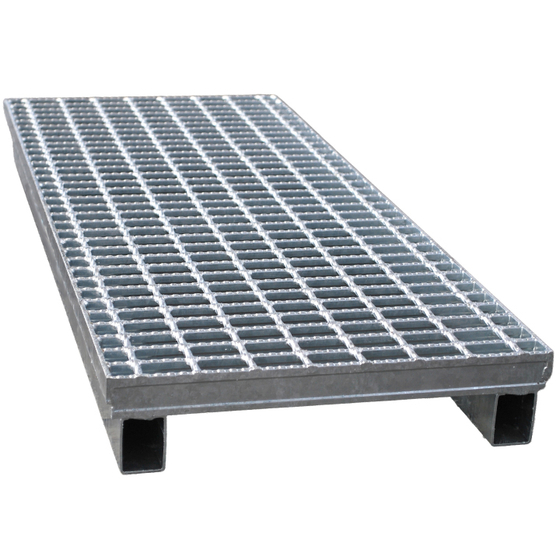

JIS道路側溝（落ちふた式U形側溝PU2・PU3）のかさあげ蓋として使用する鋼製グレーチングです。 コンクリート蓋を入れるためのスペースに合わせてパイプで高さをかさ上げした構造で、プレキャスト製品に置いて蓋をするだけで使用できます。 JIS道路側溝用以外にも各社コンクリートメーカーの製品サイズに合わせた、かさあげ構造の縦断側溝用グレーチングとして幅広く対応しています。 物価本一般品（ハイテン鋼製グレーチング）として掲載されており、公共工事・民間工事を問わず幅広く使用できます。主部材に従来鋼より強度の高いハイテン鋼を採用しており、同規格のSS400スチールグレーチングと比較して平均2%割安・軽量化・製造輸送時のCO2排出量約25%削減を実現。あら目・細目、横断・縦断、耐荷重T-2からT-25まで幅広く対応しています。
この製品へのお問い合わせ
基本情報
主部材：ハイテン鋼（高張力鋼） 標準仕様：すべり止め模様付 表面処理：溶融亜鉛めっき 耐荷重：T-25/T-14/T-2/歩道 車両進行方向：主部材に対して直角 防音ゴム：HGR/ZGR（オプション）
価格情報
規格サイズは定価表参照 規格外サイズは別途お見積りいたします
納期
用途／実績例
コンクリート二次製品用
詳細情報
-
グレーチングの構造 ベアリングバー：荷重を支える主部材で、垂直、等間隔、かつ平行に並べてあります。 ツイストバー：ベアリングバーに対して直角方向に電気圧接した補助部材でねじり六角鋼を使用しベアリングバーを垂直かつ平行に保持しそのバックリングを防ぎます。 エンドバー：主部材に対して直角方向の端（エンド）にあてて溶接し縁取りをつけるための鋼材です。
-
グレーチングの表面のすべり止め模様は湿潤状態ですべり抵抗値BPN40以上を保持しています
-
あら目タイプ 主部材ピッチ 30ミリ
-
細目タイプ 主部材ピッチ 12.5ミリor15ミリ
-
細目タイプ 製品写真
カタログ（4）
カタログをまとめてダウンロード
企業情報
株式会社宝機材は、道路・歩道・公共施設の側溝まわりに使用される鋼製グレーチングを設計・製造・販売する専門メーカーです。 滑り防止・落下防止・バリアフリーなど現場の課題を解決するオリジナルグレーチングと、インフラ老朽化や維持管理の人手不足に対応する側溝・桝の即時改修工法を提供しています。 また鋼製加工のノウハウを活かした配管架台・管材金物の製造や、防球ガード関連工事への一括対応も得意としています。 土木建築コンサルタント・自治体・建材商社からのご相談・お見積りに対応しています。
