断熱等級H-8相当と最大H2.7mの大開口を実現。ドレーキップ窓「Schuco AWS 90 BS.SI+」

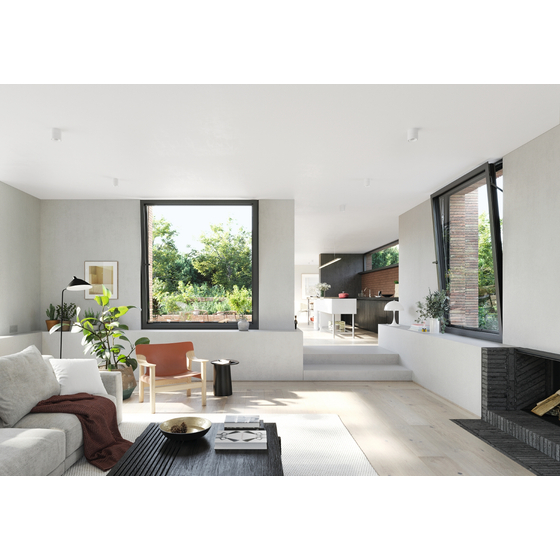

【製品概要】 Schüco AWS 90 BS.SI+は、1つのハンドルで「内開き」と「内倒し」の2通りの開閉形式を切り替えられるアルミ製高断熱ドレーキップ窓です。フルオープンでの安全なガラス清掃や、防犯・プライバシーに配慮した自然換気が可能で、高い性能と美しさを両立します。 【特長】 ■ フラットで美しい「隠し框」構造 開閉障子を枠内に格納するブロックシステム（BS）を採用。外観からフレームが見えず、FIX窓と変わらない洗練されたファサードを実現します。 ■ 圧倒的な大開口スケール 最大W1.7m、H2.7m。最大重量160kgに対応し、ダイナミックな開口部を作ります。 ■ 国内最高等級の断熱性能 独自のアルミ樹脂コア断熱構造（サーマルブレイク構造）で、熱貫流率0.94W/(m2・K)（H-8相当）を達成。 ※ドレーキップ単窓／W1,230×H1,480mm／トリプルガラス Ug=0.6 W/(m²・K)／樹脂スペーサー使用 ■ サステナブルな環境配慮建材 使用後に部材を再利用できる完全循環型の国際認証「Cradle to Cradle」を取得。
この製品へのお問い合わせ
基本情報
【基本性能・仕様】 耐風圧性：2,400Pa（S-5相当） 水密性：1,000Pa 気密性：A-4 断熱性：0.94 W/m²・K（H-8相当） ※1 障子最大重量：160kg（ドレーキップ/内開き）、300kg（FIX） サイズ：幅(W) 570～1,700mm／高さ(H) 570～2,700mm（障子重量130kg以下）・780～2,700mm（障子重量160kg以下） 対応ガラス厚：28mm〜47mm（ドレーキップ）・32mm〜41mm（FIX） 開閉力：初動・中間50N 以下（内開き）・全閉↔全開100N 以下（内倒し）※2 ※1：Uw値算出条件：ドレーキップ単窓／W1,230×H1,480mm／トリプルガラス Ug=0.6 W/(m²・K)／樹脂スペーサー使用 ※2：試験での実績値（障子サイズ W1,422mm×H2,622mm 障子重量157kg）
価格情報
価格はお問い合わせください。
納期
用途／実績例
【用途】 高い断熱性とデザイン性が求められる建築プロジェクトに好適です。 ・オフィスビル、商業施設 ・高級レジデンス、ホテル ・公共施設、教育機関 など 特に、ガラスカーテンウォールや連窓において、FIX窓との外観上の差異をなくしつつ、自然換気機能を確保したい箇所に適しています。 【提案のポイント】 ■カーボンニュートラルへの貢献 環境性能の厳しい欧州基準で開発されており、ZEBやLEED認証を目指す建築物において、エネルギー効率の最適化に寄与します。サステナビリティを重視する施主（投資家）への提案に強みを発揮します。 ■デザインと機能の融合 「隠し框」構造により、外観意匠を損なうことなく換気機能を追加できます。また、ドイツ製ならではの堅牢な金物によるスムーズな操作性と、大開口による開放的な空間作りをサポートします。
詳細情報
-
Schüco独自のサーマルブレイク構造（アルミ樹脂コア断熱構造）により、熱貫流率 0.94W/m²・K ※（断熱等級「H-8」相当）を実現。 ※Uw値算出条件：ドレーキップ単窓／W1,230×H1,480mm／トリプルガラス Ug=0.6 W/(m²・K)／樹脂スペーサー使用
-
外部からフレームが見えない「ブロックシステム」を採用。FIX窓と並べても統一感のある、すっきりとしたファサードデザインが可能
カタログ（1）
カタログをまとめてダウンロード
企業情報
ドイツに本社を置き、世界80か国で展開する窓・ドア・ファサードのシステムサプライヤー「Schüco（シューコー）」の日本法人です。2021年に株式会社LIXILと合弁会社化し、欧州の高性能技術と日本の知見を融合したソリューションを提供しています。 製品は「高断熱性能」「意匠性」「サステナビリティ」を軸に設計されています。 【高断熱性能】 「アルミ樹脂コア断熱」技術により、パッシブハウスレベルの高い断熱性能（最小Uf値0.70W/m²・K等）を達成。エネルギー効率を高め、オペレーショナルカーボン削減に貢献。 【意匠性】 iFデザイン賞等を受賞。最大高3.5m* の超大開口や、見付幅37mm* からのスリムなフレームで、視界を遮らない洗練されたデザインを実現。 （＊商品による） 【サステナビリティ】 「低炭素アルミ（PremiAL）」を採用し、製造時のCO2排出を大幅削減。さらに多くの製品が完全循環型の国際認証「Cradle to Cradle」を取得。 CO2排出量や熱貫流率を計算できるソフト「Schuecal」等のデジタルツールも提供、持続可能な建築をサポートします。
