目視で判らない溶接 位置を渦電流で検出します 塗装・メッキ（鍍金）下でも検出可能

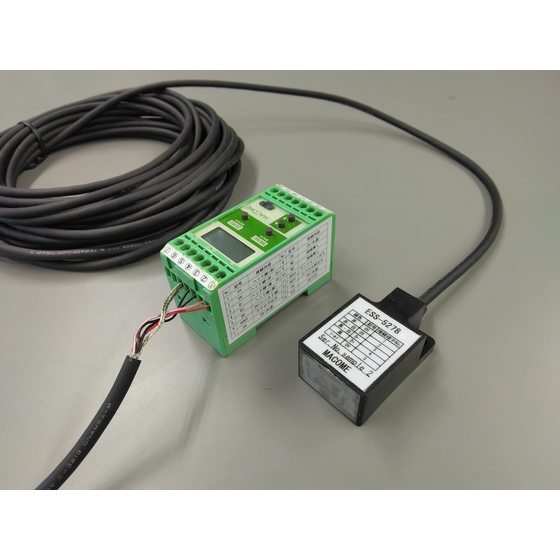

本製品は、ターゲットの溶接位置で渦電流が変化することを利用した渦電流式溶接位置検 出センサーです。 本製品は、検出センサー（以下センサー）とコントローラーで構成されています。 センサーは、渦電流の検出信号をデジタル信号に変換してコントローラーとシリアルデータ 通信を行います。 コントローラーは、信号処理としきい値の比較を行います。 比較結果はスイッチ信号として出力します。 ※ワークをお貸しいただければ検出可能か無償にて調査します
この製品へのお問い合わせ
基本情報
電源電圧 DC＋24 V ±10 ％（リップル含む） 消費電流 MAX 30 mA 移動速度 MAX140 ｍ/分 動作距離 1.5±0.5 mm 出力 OUT1 センサー出力としきい値を比較して出力ON ゼロクロスする点（溶接中心位置）でOFF OUT2 OUT1 出力がON→OFF に変遷した時点でワンショット出力 出力形式 NPNオープンコレクター ノーマルオープン 出力容量 耐電圧 MAX DC＋30 V シンク電流 MAX 50 mA（残留電圧1.5 V 以下） アナログ出力※2 センサー出力±2.5 V を1.65 V±1.65 V にスケーリングして出力 本仕様外でもカスタム可能です ご相談ください
価格帯
納期
用途／実績例
ダイナモのステーターの穴あけ部（溶接位置を避けるため位置検出） マフラー鋼管の溶接検知（曲げ位置に溶接部が掛からないようにするため） 巻線を施すローターの溶接検出 消火器製造時の溶接部確認 非磁性ステン管、鋼管パイプの溶接検知 ドラム缶、 ペール缶、一斗缶等の溶接部検知 缶詰め・缶コーヒー等のスチール缶の溶接部検知 鋼板の端検出、板バネの板と板の境を検出 SUSベルトの溶接箇所検出 鉄道線路の接合部検知 エスカレーターハンドベルト ワイヤー断線検知 非破壊検査 エッジ・接合部の検出にも応用出来ます。
