道路橋示方書に準じた性能で、耐久性・水密性・走行安全性を長期間維持。積雪地域対応型もご用意【NETIS登録製品】

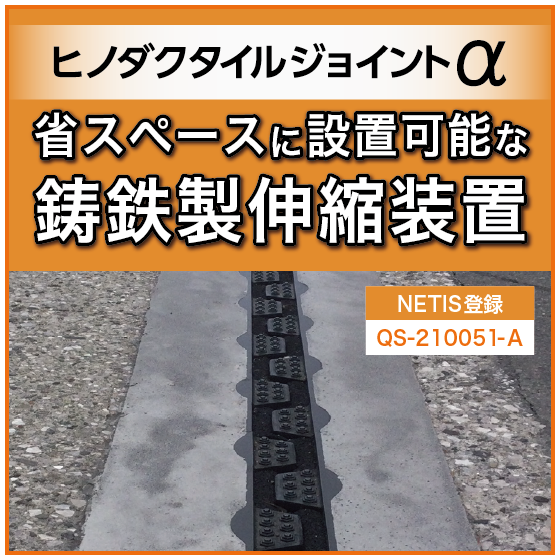

『ヒノダクタイルジョイントα』は独自の鋳鉄技術により、 30年相当（当社試験による）の耐久性を実現した橋梁用伸縮装置です。 また、本製品がNETISに登録されました。（QS-210051-A） 今回は、省スペースでの設置が可能な 3種のシリーズ製品「SCV/SCVJ/CCVタイプ」をご紹介します。 超狭小用の「SCV20」は箱抜きの高さ75mm、幅380mmを実現し、 当社比約56％の省スペース化を達成しました。 【特長】 ■設置が困難だった床版が薄い橋梁などにも適用可能 ■はつり量を削減でき、廃棄物の排出量を低減 ■高水密性を有し、上面からの押し込み力が止水材に作用しないように 鋳鉄一体型の荷重支持プレートを配置し止水材を保護 ■フィンガーの表面は耐スリップ構造で、雨天時も安全走行が可能 ※詳しくはカタログをご覧ください。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
基本情報
【仕様】 『SCV20／SCV40（通常地域型・超狭小用）』 伸縮量：0～20mm／0～40mm 適用最大遊間：70mm／80mm 箱抜き幅：380mm／400mm 箱抜き高さ：75mm／75mm 『SCVJ20／SCVJ40（積雪地域対応型・超狭小用）』 伸縮量：0～20mm／0～40mm 適用最大遊間：70mm／100mm 箱抜き幅：590mm／620mm 箱抜き高さ：80mm／80mm 『CCV20／CCV40（通常地域型・狭小用）』 伸縮量：0～20mm／0～40mm 適用最大遊間：70mm／100mm 箱抜き幅：490mm／520mm 箱抜き高さ：100mm／100mm ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
用途／実績例
※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
カタログ（3）
カタログをまとめてダウンロード
CADデータ（6）
| 型番 | 概要 | ファイル |
|---|---|---|
| HDJ-CCV20 | 狭小用・伸縮量20mm以下タイプ |
|
| HDJ-CCV40 | 狭小用・伸縮量40mm以下タイプ |
|
| HDJ-SCV20 | 超狭小用・伸縮量20mm以下タイプ |
|
| HDJ-SCV40 | 超狭小用・伸縮量40mm以下タイプ |
|
| HDJ-SCVJ20 | 超狭小用・積雪地対応型・伸縮量20mm以下タイプ |
|
| HDJ-SCVJ40 | 超狭小用・積雪地対応型・伸縮量40mm以下タイプ |
|
企業情報
橋梁用伸縮装置には、長年の車両通行に耐え得る十分な耐久性が必要であり、また、設計段階から維持管理方法に配慮し、取替施工が容易でライフサイクルコストの低減を図ることができる製品の選定が重要となります。当社では、取替性・耐久性・安全性に優れたダクタイル鋳鉄製伸縮装置をご提案します。
