PCS_パッシブ冷却システム

基本情報

慣例上、Passive Cooling技術は乾燥した地域に制限されてきました。当社の技術はその潜在力を世界に拡大しています。一般的に水は昼/夜の温度差を貯蔵し、放出してシェルター温度を減らす媒介体として利用しています。冷却性能を強化して赤道地域に適用潜在力を拡張できる太陽-動力マイクロポンプ、又は冷却水技術による「Hybrid Passive」の冷却システムを供給できます。 砂漠では夜の温度が29度まで下がり、昼間は58度まで上層する為、昼夜の気温差が激しい地域で多く活用されています。 夜間の涼しい温度を利用し、内部の水タンクを冷やし、昼間の内部温度を40度以下に維持させるシステムです。 電気を使用せずにタンク内部の水を循環させる事で内部の空気を調整する事が可能なシステムです。昼間、外部が内部より暑い場合は外部循環をせずに、タンク内部の冷たい水で室内を冷やし、夜間の冷たい外気によって水が冷やされると外部循環が始まるというシステムです。 PCS 模型： https://www.youtube.com/watch?v=EIxIZAC51Lc

価格情報

用途・設置場所・気温条件などによって価格が変動しますので、お問い合わせください。 日本語でのお問い合わせはこちら：japan@intertec.info

納期

※製品によって納期が変動しますので、お問い合わせください。

用途／実績例

砂漠地帯などの熱い地域向けの製品です。 石油・ガス・化学・石油化学業界における大手企業様あてに、当社製品を供給しております。

詳細情報

•

  UAE フジャイラ送水パイプライン向けパッシブ冷却シェルター（PCS）の導入事例です。 2003年、アラブ首長国連邦（UAE）フジャイラの送水パイプライン設備において、INTERTECのパッシブ冷却システム（PCS）を搭載したGRPシェルターが採用されました。 中東の過酷な高温・砂漠環境下において、電力を消費するアクティブ空調に頼らず、断熱構造と蓄熱タンクを組み合わせたパッシブ冷却方式により、内部の計装・制御機器を安全な温度範囲に維持しています。 メンテナンスコストの低減と長期的な信頼性が求められるインフラ設備への適用事例です。

•

  スーダン・ムグラド油田地帯における通信・制御システム向けGRPシェルターの納入事例です。1999年、Siemensのプロジェクトとしてスーダン・ムグラドに設置されたINTERTECのGRPシェルターです。 油田地帯の過酷な砂漠環境（高温・砂嵐・強烈な紫外線）において、通信タワーに隣接する電子機器・制御システムを収容するシェルターとして採用されました。 GRPサンドイッチ構造の高断熱性能とパッシブ冷却機能により、内部の電子機器を適切な温度環境に維持。エアコン不要な省エネルギー設計が、遠隔地での長期安定稼働を支えています。

•

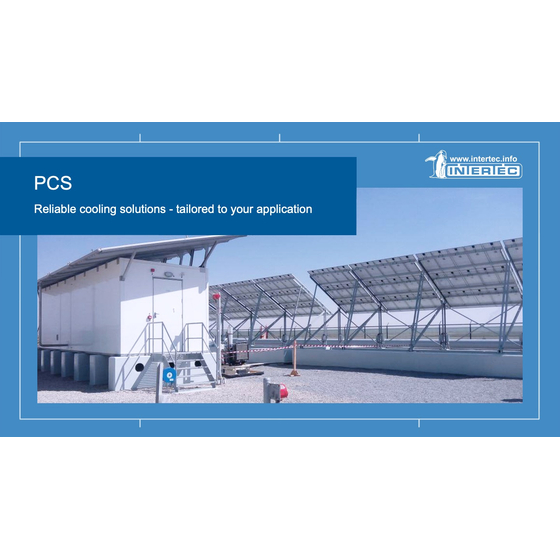

  アブダビ石油会社（ADCO）向け、砂漠地帯における64台のパッシブ冷却シェルター（PCS）の納入事例です。 UAE・アブダビのADCO（Abu Dhabi Company for Onshore Petroleum Operations）向けに、INTERTECのパッシブ冷却シェルター（PCS）が64台納入されました。 日照時間が長く気温が60°Cに達することもある中東の砂漠環境においても、GRPの高断熱サンドイッチ構造と蓄熱タンクによるパッシブ冷却の組み合わせが、安定した内部温度環境を電力消費なしに実現。 太陽光発電設備と組み合わせたオフグリッド運用にも対応し、遠隔地のウェルパッドや計装ステーションへの適用例として知られています。

•

  電力を使わずに内部温度を制御する、INTERTECのパッシブ冷却システムの基本原理です。 パッシブ冷却システム（PCS）は、内部熱交換器・外部熱交換器・蓄熱タンク（温度成層型水タンク）・高断熱GRPエンクロージャーの4要素で構成されます。 内部に設置された機器が発する熱を内部熱交換器が吸収し、タンク内の冷水でその熱を除去します。タンクは夜間の冷気によって再冷却されるため、電気エネルギーを使わずに昼間の高温環境でも内部温度を安定維持できます。 ポンプやコンプレッサーを持たないため、メンテナンスが不要でシステムの信頼性が非常に高い点が特長です。

•

  昼間の高温時に外部回路を停止し、タンクの冷水で内部を冷却する昼間動作の仕組みです。 昼間、外気温度が高い時間帯には外部回路（外部熱交換器）は停止します。代わりに、タンク内に蓄積された冷水が内部熱交換器を通して循環し、内部機器が発する熱を吸収することでエンクロージャー内部の温度上昇を抑制します。 外気への放熱は夜間に行われるため、昼間は蓄熱タンクが「冷熱バッファ」として機能します。電力を一切使用しない純粋なパッシブ動作により、電源が制限される遠隔地や防爆エリアでの使用に適しています。

•

  夜間の冷気を利用してタンクを再冷却し、翌日分の冷熱を蓄える夜間動作の仕組みです。 夜間、外気温度が低下すると外部回路が起動します。外部熱交換器が夜間の冷気と接触し、タンク内の温水を冷却します。これにより、蓄熱タンクは翌日の高温期に備えた冷熱を再び蓄積します。 このサイクルを繰り返すことで、INTERTECのパッシブ冷却システムは砂漠のような昼夜の温度差が大きい環境で特に効果的に機能します。 電力を使わず自然の昼夜温度差だけを利用したシステムであり、低ライフサイクルコストと高い信頼性を実現しています。

•

  外気温58°Cの環境でも内部温度を35°C以下に維持することを示す実測データです。 このグラフは、パッシブ冷却シェルターの実測温度データを示しています。 周囲温度（Ambient）が昼間に58°Cに達する過酷な環境下でも、シェルター内部の空気温度（Air）は約34〜35°C程度に抑えられ、タンク温度（Tank）は32°C付近を安定維持しています。 電力を一切使用せずにこの冷却効果を実現しており、中東・アフリカ・中央アジアなど高温地域の計装機器・制御システム保護に最適なソリューションです。

•

  パッシブ冷却システムの熱伝達を電気回路モデルで表現し、設計・最適化を支援します。 このモデルは、熱源（内部機器）・内部熱交換器・高断熱エンクロージャー・蓄熱タンク（熱容量）・外部熱交換器・周囲温度という6つの要素を電気回路として表現しています。 循環回路は単方向（夜のみ外部に放熱）で動作し、タンクが「コンデンサ」として機能します。 INTERTECはこのモデルを用いて独自のシミュレーションツール（INTERTEC-SIMULA）によるシステム設計・最適化を行っており、顧客の設置環境・機器発熱量・必要冷却能力に基づいたカスタム設計が可能です。

•

  独自シミュレーションソフト「INTERTEC-SIMULA」によるフィールド実証データとの検証結果です。 INTERTECはパッシブ冷却システムの設計・検証に独自開発のシミュレーションツール「INTERTEC-SIMULA」を使用しています。 このツールでは、周囲温度プロファイル・機器発熱量・タンク容量・熱交換器性能・断熱性能などのパラメータを入力することで、複数日にわたる内部温度挙動を高精度に予測します。 フィールドテストのデータとシミュレーション結果の高い一致精度が実証されており、顧客の設置環境に合わせた信頼性の高いパッシブ冷却システム設計が可能です。
