GRP (FRP)製エンクロージャー＿ダイアボックス

基本情報

【GRP素材の特徴】ガラス繊維強化ポリエステル ■強度 (ステンレススチールの1.7 倍) ■軽量 (鉄より75%軽量) ■紫外線に強い ■腐食に強く、海辺および湿気が多い場所などにも設置可能。 ■耐久性に優れている（20-30年） ■鉄よりもはるかに高い耐熱性を備えているため、災害時に発生する火災の熱から制御機器を保護する能力を備えています。 ■防じん・防水グレード：IP65以上で、湿気やほこりがエンクロージャーの中に侵入するのを防止する為、長期間、装備に問題が発生しません。 ■無線通信親和性 ■カスタムサイズ可能 【その他製品】 - 保護エンクロージャー - サンシェード・キャノピー - 保護キャビネット・シェルター - ヒーター・サーモスタット・温度コントローラー（防爆） - 非防爆ヒーター - SAFE LINKサービス: 現場ベースのプラント計装用に事前組立「フックアップ」 - HOT BOX: 危険区域における高温加熱のための設計および構築サービス - パッシブ冷却エンクロージャーおよびシェルター: 遠隔地域向けの設計および構築サービス

価格情報

用途・設置場所・気温条件などによって価格が変動しますので、お問い合わせください。 日本語でのお問い合わせはこちら：japan@intertec.info

納期

※製品によって納期が変動しますので、お問い合わせください。

用途／実績例

【取引実績】 業界をリードする計器保護BOXは100万個以上納品済み。 極寒地域に向けて凍結防止用製品として納品実績が多数有り、 石油・ガス・化学・石油化学業界における大手企業の大部分に、当社製品を供給しております。 プロジェクト実績および製品に関しては、お問合せ下さい。

詳細情報

•

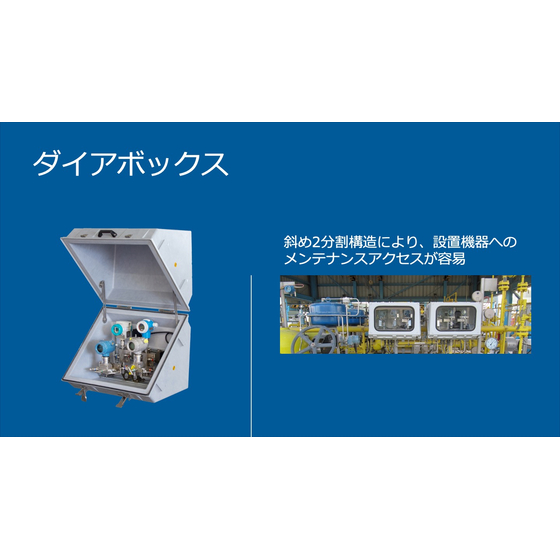

  斜め開閉設計により、設置機器へのメンテナンスアクセスが容易なGRP製エンクロージャーです。 INTERTECのダイアボックス（DIABOX）は、斜め2分割構造を採用したGRP製フィールド計装用エンクロージャーです。 蓋が斜め前方に大きく開く設計により、内部に設置された差圧トランスミッター・バルブマニホールド等の機器への作業アクセスが非常に容易です。 DIABOX 27（カスタムサイズ対応）・DIABOX 87・DIABOX 107・DIABOX 137・DIABOX 187・DIABOX 227の6サイズを標準ラインアップとして揃え、特殊サイズ・特殊形状が必要な場合は「ダイアボックスバリオ」としてカスタム製作にも対応しています。

•

  内外部パイプサポートと取付プレートを標準装備し、プロセス配管への直接取り付けに対応します。 ダイアボックスの標準アクセサリーとして、内部パイプサポート（2インチ）・外部パイプサポート（2インチ）・取付プレートが用意されています。 これらにより、プロセス配管に直接取り付けることができ、現場の計装パイプラインへの機器設置を効率化します。金具材質は亜鉛メッキ鋼（標準）またはステンレス（オプション）から選択可能で、腐食性環境にも対応します。 また、EN 50016準拠のEx-p防爆仕様も提供しており、危険区域（Zone 1・Zone 2）での使用にも対応しています。

•

  天然ガスプラントの屋外パイプラインに多数設置されたダイアボックスの導入事例です。 写真は天然ガスプラントにおいて、屋外のプロセス配管（フローラインのオリフィスプレート等）に多数のダイアボックスが直接取り付けられた状況を示しています。 各ダイアボックス内には差圧トランスミッターやバルブ・フィルター等が収容されており、流量測定システムの一部として機能しています。 手前のダイアボックスは蓋が大きく斜めに開いており、内部機器へのメンテナンスアクセスが容易であることが確認できます。セーフリンク（Safelink）計装接続ソリューションと組み合わせた事前組立済みシステムとして納入された事例もあります。

•

  複数台の差圧トランスミッターとバルブマニホールドを一括収容する適用事例です。 左の写真はダイアボックス内に差圧トランスミッター3台とバルブマニホールドを一括収容した構成例です。ダイアボックスの広い内部スペースと斜め開閉蓋により、複数の計装機器をコンパクトに集約しながら、個々の機器への作業アクセスを確保しています。 写真は計装配管（インパルスライン）とバルブマニホールドの詳細で、ダイアボックスバリオ（カスタムサイズ）を使用した流量測定システム（Fiscal Flow）への適用例を示しています。石油・天然ガスプラントの差圧式流量測定や液位測定における計装接続システムとして広く採用されています。

•

  製品を注文されると、このような３Ｄでの図面がでて参ります。2Ｄの一般図面では把握しきれない箇所のチェックまでもが可能となります。

•

  注文製作のダイアボックス(DIABOX)エンクロージャーも可能です。

•

  計器が２～３つなども設置可能で、必要に応じて多様な製作が可能です。

ラインアップ（6）
