操作電源の幅も広く、入出力仕様の組み合わせ多様！プリント基盤上に実装する変換器

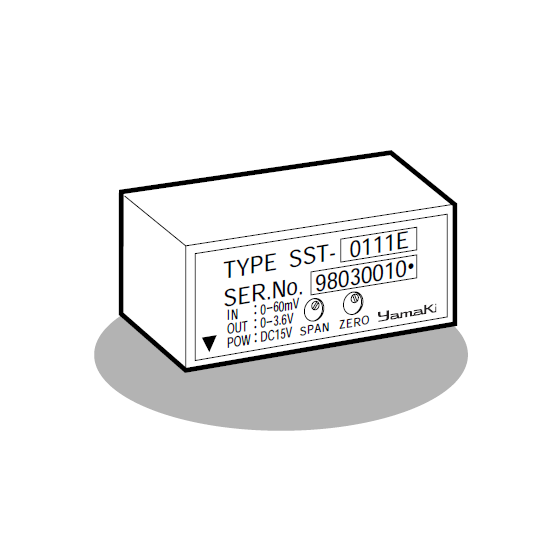

当製品は、60mVスパンから100Vスパンまでの直流電圧信号、 又は1mA～20mAスパンの電流を絶縁し、リニアで計測しやすい出力信号に 変換する直流電圧電流変換器です。 オンボード形変換器は、従来の変換器をよりコンパクトに モジュールしたもので、プリント基盤上に実装するタイプの製品です。 操作電源の幅も広く、入出力仕様の組み合わせも多様です。 【特長】 ■入出力絶縁形 ■60mVスパンから100Vスパンまでの直流電圧信号、 又は1mA～20mAスパンの電流を絶縁 ■リニアで計測しやすい出力信号に変換 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
【電気的仕様(抜粋)】 ■出力精度：±0.5％FS以内 ■出力リップル：0.5％FS以下 ■操作電源変動の影響：±0.1％FS／定格電圧±10％変動時 ■応答速度：500mSec以下（0 → 90％） ■温度誤差：±150ppm／℃以内 ■消費電力：約1.3W (DC) ■入力インピーダンス：電流入力 3Ω以下 電圧入力 2kΩ以上 ■絶縁抵抗：DC500V 100MΩ以上 ■絶縁耐力：AC2kV 1分間 ■ゼロ調整範囲：－ 5％ ～ ＋ 5％ ■スパン調整範囲：－95％ ～ ＋105％ ■使用温度範囲：－ 5℃ ～ ＋ 60℃ ■使用湿度範囲：90％RH以下（但し結露しないこと） ■重量：約30gf ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
