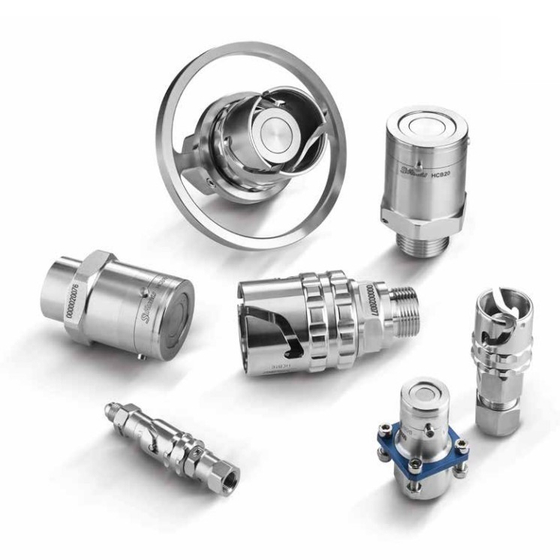

ノンスピル構造で着脱時の液ダレ無し！ 押して回して着脱するバイヨネット方式で耐振動にも優れたロック機構！
【ノンスピル】 フラットフェイス構造により着脱時の液ダレ、エアー噛み、異物混入はありません。作業者の安全を確保し、周囲環境をきれいに保ちます。 【バイヨネットロック方式】 押して回して着脱操作。耐振動性にも優れたロック機構。 【誤接続防止】 ・キーコード：色付けした2本のピンの角度が適合しなければ接続不可。 ・カラープレートを付属すれば視覚的にも誤接続防止に役立ちます。 【KESシール】 接続部がGネジの場合は、KESシーリング（詳細情報参照）を使用すれば、簡単シールにて設置完了。
この製品へのお問い合わせ
基本情報
【製品】 ・サイズ：3～20mmまでの全6種類 ・HCB03、HCB05、HCB08、HCB12、HCB16、HCB20 【バルブの有無】：両バルブ 【最大許容圧力】 ・HCB03 / 350 bar ・HCB05 / 160 bar ・HCB08 / 80 bar ・HCB12, HCB16, HCB20 / 50 bar 【構成】：主にステンレス鋼（316シリーズ） 【シール材】：使用温度帯が異なります。 ・ニトリルゴム（NBR）：標準仕様 / -15 ～ 100 ℃ ・フッ素ゴム（FPM） / -10 ～ 200 ℃ ・エチレンプロピレン（EPDM） / ‐20 ～ 150 ℃ ・エチレンプロピレン FDAオプション / ‐20 ～ 150 ℃ ・エチレンプロピレン USPオプション / ‐20 ～ 150 ℃ ・パーフルオロエラストマー（FFKM） / 0 ～ 250 ℃ ・フルオロシリコーン（FMQ） / ‐40 ～ 175 ℃ 【オプション】 ・誤接続防止用のキーコード ・カラープレート
価格帯
納期
※お問い合わせください
用途／実績例
・様々流体、様々な用途、様々な産業にてご使用いただけます
詳細情報
-
【ノンスピル】 フラットフェイス構造により着脱時の液ダレ、エアー噛み、異物混入はありません。作業者の安全を確保し、周囲環境をきれいに保ちます。
-
【バイヨネットロック方式】 押して回して着脱操作。耐振動性にも優れたロック機構。
-
【誤接続防止】 ・キーコード：色付けした2本のピンの角度が適合しなければ接続不可。 ・カラープレートを付属すれば視覚的にも誤接続防止に役立ちます。
-
【ハンドル仕様】 HCB16、HCB20については、操作性をより良くするためにハンドルオプション選択いただけます。
-
【シール材】：使用温度帯が異なります。 ・ニトリルゴム（NBR）：標準仕様 / -15 ～ 100 ℃ ・フッ素ゴム（FPM） / -10 ～ 200 ℃ ・エチレンプロピレン（EPDM） / ‐20 ～ 150 ℃ ・エチレンプロピレン FDAオプション / ‐20 ～ 150 ℃ ・エチレンプロピレン USPオプション / ‐20 ～ 150 ℃ ・パーフルオロエラストマー（FFKM） / 0 ～ 250 ℃ ・フルオロシリコーン（FMQ） / ‐40 ～ 175 ℃
-
【KESシーリング】 ・接続部がGネジの場合は、KESシーリングでしっかりシール ・リテーナーリングとOリングにより構成 ・接続部がGネジの場合、台座でのシールに使用
ラインアップ（6）
| 型番 | 概要 |
|---|---|
| HCB03 | 流路径：3 mm / 最大許容圧力：350 bar / 両バルブ / 接続部：オネジ, メネジ、ステンレス管接続 |
| HCB05 | 流路径：5 mm / 最大許容圧力：160 bar / 両バルブ / 接続部：オネジ, メネジ、ステンレス管接続 |
| HCB08 | 流路径：8 mm / 最大許容圧力：80 bar / 両バルブ / 接続部：オネジ, メネジ、ステンレス管接続 |
| HCB12 | 流路径：12 mm / 最大許容圧力：50 bar / 両バルブ / 接続部：オネジ, メネジ |
| HCB16 | 流路径：16 mm / 最大許容圧力：50 bar / 両バルブ / 接続部：オネジ, メネジ |
| HCB20 | 流路径：20 mm / 最大許容圧力：50 bar / 両バルブ / 接続部：オネジ, メネジ |
