特殊な内外翼構造による絶大な先端支持力で杭配置を最適化し、中層建築や鉄骨造の基礎コストを大幅削減するＳＭＤ工法。

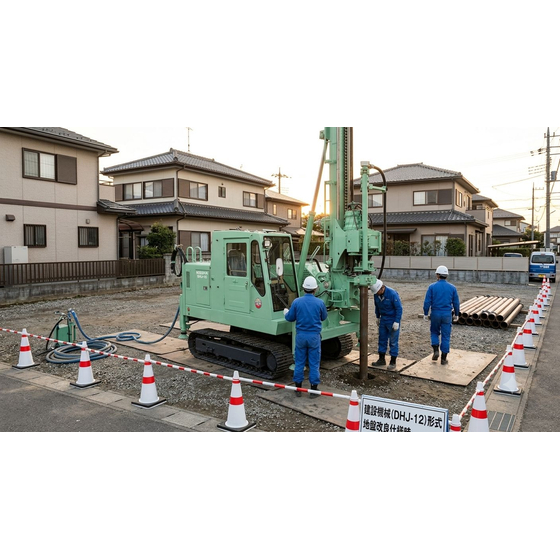

地盤補強工事は、建築物が直面する沈下リスクを構造根底から排除し、長期的な安全性を確保するために不可欠な工程です。特に高い地耐力が求められる中層の鉄骨造やＲＣ造、大型工作物において、不十分な地盤対策は躯体のひずみや重大な不具合を引き起こします。ジオテック株式会社が提供するＳＭＤ杭工法は、開放型鋼管先端に特殊な外翼と内翼を装着した国土交通大臣認定の小口径回転貫入鋼管杭工法です。回転貫入時には内翼が土を適度に取り込んで掘削の芯ブレを抑制し、目標深度到達時には管内の土が完全閉塞することで絶大な先端支持力を発揮します。この優れた支持力性能により、従来の既製コンクリート杭や大口径杭と比較して杭本数の削減や軸径の縮小が可能となり、基礎工事全体の配置計画を飛躍的に最適化できます。弊社では事前の基礎設計支援から現場施工、トルクデータ管理まで一貫した体制を整えており、確実な構造安全性と大幅なコスト削減を両立させた地盤補強を提案いたします。
この製品へのお問い合わせ
基本情報
ＳＭＤ杭工法は国土交通大臣認定（ＴＡＣＰ−０１１２／０１１３等）を取得した回転貫入鋼管杭工法です。本体軸径φ８９．１ｍｍ〜φ２６７．４ｍｍのＳＴＫ４００およびＳＴＫ４９０鋼管を使用し、先端には軸径の２〜３倍の大きさを有する鋳鉄製翼を装備します。最大施工深さは軸径の１３０倍（最大３４．８ｍ）まで適用可能で、砂質土地盤および粘性土地盤に対応します。標準貫入試験のＮ値に基づく公的な支持力算定式を備えており、高い安全限界と合理的な構造計算を可能にする高品質な仕様です。
価格情報
納期
用途／実績例
ＳＭＤ工法は、高い設計地耐力が要求される中層の鉄骨造・ＲＣ造建築物や、３〜４階建てビル、共同住宅、大型店舗の基礎補強に最適です。また、従来の表層改良や柱状改良では支持力が不足し、大型の既製コンクリート杭ではオーバースペックおよび高コストとなってしまう構造物に非常に有効です。高い先端支持力を活かして杭本数の削減や基礎スパンの拡大を図り、施工コストの圧縮と工期短縮を同時に達成したい建築プロジェクトにおいて広く活用されています。
カタログ（3）
カタログをまとめてダウンロード
企業情報
「地盤トータルサービス」で、未来を創造 ジオテックでは、建築物（一般建築～戸建住宅）新築時の地盤調査・地盤補強設計／施工をはじめ、既存建築物の沈下修正工事、土壌汚染調査、地盤情報サービスなど、「地盤」に関するあらゆる業務を、ワンストップで提供します。 豊富な経験と確かな技術で、地盤から都市の未来を創ります。
