フレーム幅22mm厚み25mmの LEDライトパネル(SL23型)。コーナーラウンド処理有り、無し両方あります。
周囲４つの角をコーナーラウンド処理、有り、無しを選択できます。（コーナーラウンド処理は丸みを帯びたフォルムではありません。） ACアダプター別置型ですので、複数台を電源装置1台で電源供給することも出来ます。 フレーム色はアルミシルバー、白色、黒色が標準で選べます。特注で指定色対応いたします。 LEDチップの色温度は3000K/4000K/5000K/6500K/8000Kで製作出来ます。 開閉式のスナップフレームにてメディアが簡単に交換できます。
この製品へのお問い合わせ
基本情報
【発光原理】 導光板方式を採用しております。 導光板方式：導光板の側面からLEDチップの光を当て板面全体を発光させます。弊社のLEDパネルは板面の輝度均一度が80%以上なのでサイン用のバックライトとしてはもちろん、検査・研究用途でもお使いいただくことができます。 【フレーム幅】 22mm 【フレーム厚】 25mm 【フレーム特徴】 フレームコーナー（四隅）のラウンド処理をあり（樹脂のコーナー部分）とラウンド処理なし（L型45°突き合わせ）の両方を選べます。 【サイズ】 外寸(フレーム込)：最小200mm×200mm～2400mm×1200mmまで製作可能 内寸(発光面)：外寸 - (22mm+22mm) 【フレーム素材】 アルミニウム 【フレームカラー】 SV (シルバー) BK (ブラック) WH（ホワイト） 指定色（PANTONE：色） 【仕様】 （ACアダプター/電源装置）別置き 【その他の仕様】 壁面取り付け穴の設置/導光板＋拡散板仕様/配線位置のご指定/導光板穴あけ加工/導光板加工/配線加工/ほか
価格情報
LEDライトパネルの価格表をご参考にしてください。 https://www.lumitechno.co.jp/price.html お見積書は見積のご依頼をお願いいたします。 見積依頼： https://lumitechno.co.jp/price/html/Price.html
納期
※製作納期2週間程度
用途／実績例
【サイン】 サインパネルのバックライト光源として フィルムメディアのバックライト光源として フードコートなどのメニュー看板に最適 ・商業施設 ・公共施設 ・店舗 ・ギャラリーほか
詳細情報
-

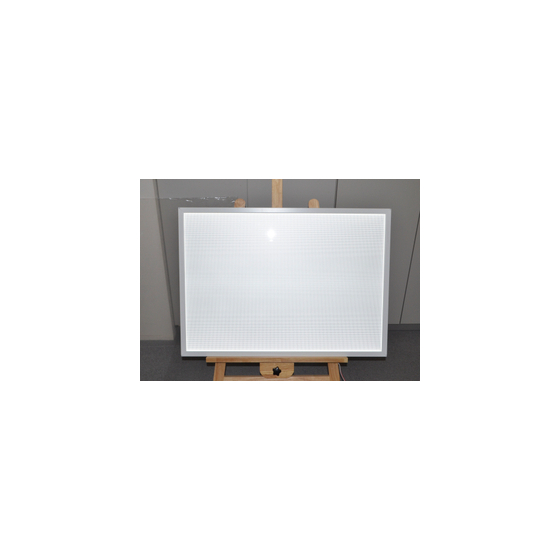

LEDライトパネルB4-L115-SL23R/WH
-
A1-L215-SL23R/WH コーナーランド処理あり
-
SL23R/BK コーナーラウンド処理あり（黒色）
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| －SV （アルミシルバー） | |
| －BK （ブラック） | |
| －WH （ホワイト） |
カタログ（2）
カタログをまとめてダウンロード
企業情報
LEDライトパネルは導光板方式にて他社に先駆けて2007年より販売中。光源面の輝度均一度を保つため導光板にはDotパターンを採用し、個々に設計することで輝度均一度80%以上の均一な発光を保ちます。 LEDチップにつきましては色温度3000Kの電球色、4500Kの白色、5000Kの昼白色、6000Kの昼光色及びRGBチップを全ての製品にお選び頂けます。既設の蛍光灯サインの光源入替にも色温度で全て対応出来ます。 LEDの寿命は約40,000～50,000時間、弊社の製品を10年間使用中の施設や店舗もございます。 メニュー看板として商業施設のフードコートなどの写真パネルなどに多くご採用頂いております。 光源としては板面輝度均一度の高さをご評価いただき、拡散板仕様の製品を目視検査や画像検査等の光源として大手メーカー様などでご採用頂いております。 また、開閉式のスナップフレームがついていないモジュール型面光源は既存サインの代替光源、建築化照明、什器照明として最適です。 完成品だけでなく、部品としての導光板・拡散板・LEDチップバーなどの卸販売などもさせていただきます。お気軽にお問い合わせください。
