中層建築における耐力壁の高強度化に対応！高強度のPC鋼棒(ロッド)を使用し、径と金物の重量・材積を最小化【※無料設計相談します】

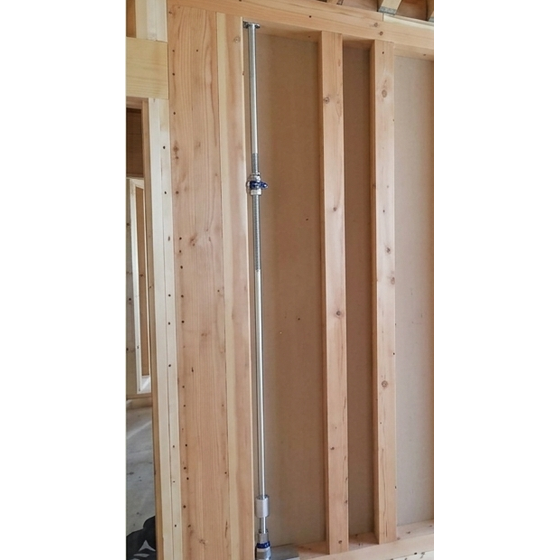

木造中高層建物では、地震力などの水平力によって下層に巨大な引抜力が累積します。 この強大な浮き上がりに対し、既存のホールダウン金物で 対抗しようとすると、金物の特注・大型化や複数配置を余儀なくされ、 木材の重大な断面欠損や納まりの悪化といった課題がありました。 『ロッドマン』は、こうした規格外の引抜力にスマートに対応し、 耐力壁の転倒を確実に防止するために開発された、 中高層建築・高強度耐力壁向けの三井ホームオリジナル・タイダウンシステムです。 【特長】 ◆各階（層）の引き抜き力は、タイロッドを通して直接基礎に伝達するため、各階の金物を小型化できる ◆高強度のロッドを使用することでロッド径を小さくし、金物の重量や材積を小さくできる ◆建物の収縮に対し、最大で10mm追従が可能 仕様詳細はカタログをダウンロードしてご覧ください。 ※詳細な製品仕様や設計マニュアルについては、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【構造設計における特長とメリット】 ■各階金物の小型化による納まりの改善 各階の引抜力を直接基礎へ伝達することで、金物を大幅に小型化。 木材の断面欠損を最小限に抑え、納まりの自由度を向上させます。 ■高強度PC鋼棒による圧倒的な高耐力 高強度のPC鋼棒を採用し、細いロッド径で最大360kN、システム全体として 約700kNという圧倒的な引抜力(終局耐力)に対応します。 ■「スプリングカプラー」による確実な収縮追従 木造特有の乾燥収縮や経年的な沈み込みに対し、スプリングの力で最大10mm追従。 ロッドの緩みを防ぎ、長期間安全性を維持します。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
