阪神淡路大震災でも評価された耐震性と耐久性。騒音・振動を抑え施工性にも優れたタテ型両側歯型ジョイント。

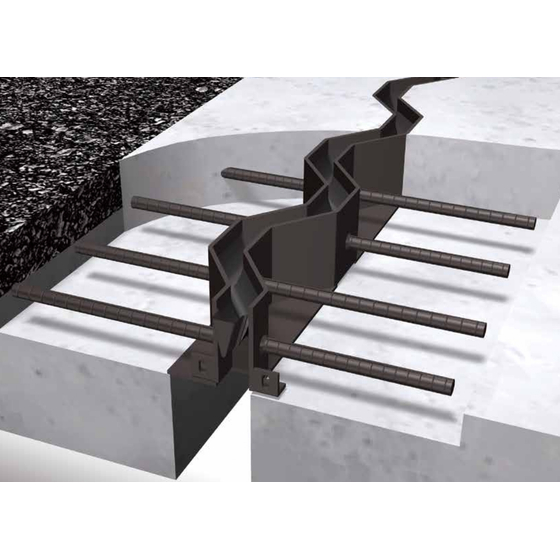

■伸縮量＝20～100mm ■標準遊間＝82～187mm ■製品高＝120～180mm 『スーパーガイトップジョイント SGTd型』は、露出面積が極小のため、 滑らかで良好な走行性を発揮する橋梁・高架道路用伸縮装置です。 金型加硫プレス接着の止水ゴムを連結し、連続化。独自の歯型構造で 地震時の変位(垂直、剪断変位)に対し耐震性を実現します。 単純構造と扱いやすい重量のため施工が容易で、ゴム部貼替メンテナンスの リフレッシュ工法を確立しました。 【特長】 ■タテ型両側歯型構造/荷重支持型による耐久性と信頼性 ■独自の歯型構造で地震時の変位(垂直、剪断変位)に対し耐震性を発揮 ■滑らかで良好な走行性を発揮、騒音や振動の発生を低減 ■金型加硫プレス接着の止水ゴムを連結し、連続化 ■単純構造と扱いやすい重量のため施工が容易 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【オプション】 ■地覆用ジョイント ■除雪装置誘導板「スーパーリブ」 ・誘導板(片側)装着仕様 ・誘導板(両側)装着仕様 ■二次止水材「ダブル止水ユニット」 ・床版取付型(A工法) ・本体取付型(B工法)
価格情報
■定価：お問い合わせください。 ■実勢価格：「月刊 建設物価」「月刊 積算資料」掲載製品 ※仕様や設置条件により価格が変動する場合がございます。詳細はお問い合わせください。
納期
用途／実績例
■車道部(PC橋、RC橋、鋼橋、プレビーム橋) ■積雪寒冷地 ■縦目地、横目地 ■新設、補修 ■鋼製フィンガージョイント/鋼製スライドジョイントからの取替え ※鋼床版には「スーパーガイトップジョイント SGTd-K型,KK型」にて適応可能です。 上記ワードで製品を検索するか、当ページ下部のカタログからご確認ください。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| SGTd-20 | 許容伸縮量20mm（±10mm）、標準遊間82mm、製品高120mm |
| SGTd-25 | 許容伸縮量25mm（±12.5mm）、標準遊間104.5mm、製品高120mm |
| SGTd-30 | 許容伸縮量30mm（±15mm）、標準遊間87mm、製品高120mm |
| SGTd-50 | 許容伸縮量50mm（±25mm）、標準遊間117mm、製品高120mm |
| SGTd-80 | 許容伸縮量80mm（±40mm）、標準遊間157mm、製品高150mm |
| SGTd-100 | 許容伸縮量100mm（±50mm）、標準遊間187mm、製品高180mm |
| ※100mmを超える伸縮量については別途お問い合わせください。 |
