GRP (FRP)製エンクロージャー＿マルチボックス

基本情報

【GRP素材の特徴】ガラス繊維強化ポリエステル ■強度 (ステンレススチールの1.7 倍) ■軽量 (鉄より75%軽量) ■紫外線に強い ■腐食に強く、海辺および湿気が多い場所などにも設置可能。 ■耐久性に優れている（20-30年） ■鉄よりもはるかに高い耐熱性を備えているため、災害時に発生する火災の熱から制御機器を保護する能力を備えています。 ■防じん・防水グレード：IP65以上で、湿気やほこりがエンクロージャーの中に侵入するのを防止する為、長期間、装備に問題が発生しません。 ■無線通信親和性 ■カスタムサイズ可能 【その他製品】 - 保護エンクロージャー - サンシェード・キャノピー - 保護キャビネット・シェルター - ヒーター・サーモスタット・温度コントローラー（防爆） - 非防爆ヒーター - SAFE LINKサービス: 現場ベースのプラント計装用に事前組立「フックアップ」 - HOT BOX: 危険区域における高温加熱のための設計および構築サービス - パッシブ冷却エンクロージャーおよびシェルター: 遠隔地域向けの設計および構築サービス

価格情報

用途・設置場所・気温条件などによって価格が変動しますので、お問い合わせください。 日本語でのお問い合わせはこちら：japan@intertec.info

納期

※製品によって納期が変動しますので、お問い合わせください。

用途／実績例

【取引実績】 業界をリードする計器保護BOXは100万個以上納品済み。 極寒地域に向けて凍結防止用製品として納品実績が多数有り、 石油・ガス・化学・石油化学業界における大手企業の大部分に、当社製品を供給しております。 プロジェクト実績および製品に関しては、お問合せ下さい。

詳細情報

•

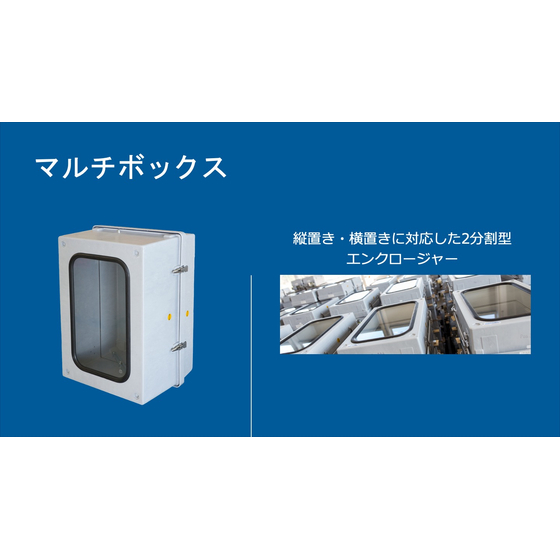

  石油・ガス・化学プラントなどの屋外フィールド計装機器の保護に最適な、GRP製2分割型エンクロージャーです。 INTERTECのマルチボックスは、長方形デザインの2分割構造を採用したGRP（ガラス繊維強化ポリエステル）製エンクロージャーで、縦置き・横置きどちらの向きにも対応します。 MULTIBOX 20から250まで11種類以上のサイズを用意しており、収容する計装機器の種類や数量に応じて最適なサイズを選択できます。特殊なサイズや形状はリクエストに応じて対応可能です。

•

  多様なロックオプションと豊富なアクセサリーにより、あらゆる設置要件に対応できます。マルチボックスは、4か所ラッチ（SVKK/SVLL）や2ヒンジ2ラッチ（SEタイプ）など多様なロック方式を用意しています。 取付プレート・取付レール・フランジプレート・2インチパイプスタンド・ブラケット・19インチヒンジフレーム・ISOパス・蓋支持ステーなど豊富なオプションを揃えており、様々な設置環境に対応します。 また、EN 50014準拠の低表面抵抗仕様およびEx-p防爆仕様（PTB-No Ex-84/1118X）にも対応しており、防爆エリアでの使用も可能です。

•

  窓・ヒンジ・ラッチ・ISOPASSなど、現場の要件に合わせて選べる豊富な付属品を用意しています。 マルチボックス向けオプション付属品として、アクリルまたは安全ガラス製の窓・アルミフレーム窓・ステンレス製ヒンジ（蝶番）・各種ラッチ（留め具）・スタッキング（積み重ね）構造・ISOPASSケーブル貫通部品が用意されています。 ISOPASSはケーブルをシール状態で筐体壁面に貫通させる部品で、IP65以上の保護等級を維持しながら配線作業を簡略化します。スタッキング構造により複数台のマルチボックスを縦に積み重ねて使用することも可能です。

•

  現場設置に必要な取付・通気・排水用の専用アクセサリーを揃えています。マルチボックスの設置用オプションとして、2インチパイプスタンド・パイプアダプターが用意されており、計装パイプへの直接取り付けが可能です。 ラビリンスベント（迷路構造通気口）は、防塵・防水性能を維持しながら内外の圧力差を解消し、結露の発生を抑制します。サイフォンドレイン（排水口）は万一の浸水時に水を外部へ排出します。 フランジプレートはエンクロージャー開口部への機器の取り付けを容易にします。これらのアクセサリーの組み合わせにより、過酷な屋外環境での長期安定運用を支援します。

•

  舌溝構造とEPDMガスケットの組み合わせにより、最大IP68の高い防塵・防水性能を実現しています。 マルチボックスのシール構造は、凸部（舌部）と溝をかみ合わせる「舌溝構造（Tongue and Groove）」を採用しています。 これにより、ガスケットへの均一な面圧が確保され、高い密封性が得られます。ガスケット素材にはEPDM（エチレンプロピレンジエンゴム）を使用しており、耐候性・耐UV性・耐薬品性に優れています。 この構造により、最大IP68（水没1mで30分）に相当する防塵・防水性能を実現しており、水没リスクのある場所や海洋近傍での計装機器保護にも適しています。

•

  補強された凹部構造により、外部からのボルト取付と内部機器の設置スペース確保を両立しています。 マルチボックスの取付コンセプトの特長は、GRP筐体の壁面に設けられた補強済み凹部構造にあります。この構造により、ボルト・ナットを用いた外部からの取付が可能でありながら、ボルト頭が内部スペースに突出しないため、内部の機器設置スペースを最大限に活用できます。 ステンレス鋼製の取付金具（標準：亜鉛メッキ鋼、オプション：SUS316）と組み合わせることで、腐食環境下でも長期にわたる機械的強度を維持します。

•

  寒冷地の屋外パイプラックに設置された計装機器の保護事例です。 写真は積雪環境の屋外パイプラックに複数のマルチボックスが設置された状況を示しています。GRPは金属と異なり熱伝導率が低く、低温環境でも内部の計装機器への熱影響を最小限に抑えます。 また、GRPは腐食・さびを生じないため、寒冷地の塩害・凍結融解サイクルにも強く、長期メンテナンスフリーでの運用が可能です。石油・ガス・石油化学プラントの屋外計装機器保護において、フロー計・圧力トランスミッター・温度計などを収容するケースとして広く採用されています。

•

  2インチパイプスタンドによる計装機器直付け取付と、インライン分析機器保護の適用事例です。 左側の写真はマルチボックスを2インチパイプスタンドに直接取り付けたフィールド計装機器の保護事例で、屋外の過酷な環境下でもトランスミッターや制御機器を確実に保護しています。 右側の写真はマルチボックス内部にインライン分析計・圧力レギュレーター・バルブ等を組み込んだサンプリングシステムへの適用例を示しており、GRPの透明窓から内部機器の状態を扉を開けずに目視確認できます。 石油・ガス・化学プラントのサンプルコンディショニングや分析計保護に広く使用されています。

•

  プロセスガス・液体のサンプルコンディショニング機器や分析計接続システムを収容する適用事例です。 左の写真はマルチボックス内にサンプルコンディショニングシステム（フィルター・レギュレーター・バルブ・フローメーター等）を組み込んだ構成例で、展示会での実機デモ展示の様子を示しています。 右の写真はサンプル圧力レギュレーターや流量計を内蔵したマルチボックスが現場に設置された例です。 マルチボックスはGRPの耐腐食性と高いシール性（最大IP68）により、腐食性ガスや水分が存在するプロセス環境でも計装機器を長期間保護します。石油精製・石油化学・LNG・天然ガスプラント等での導入実績があります。
