GRP (FRP) 製シェルター＿アーティックシェルター

基本情報

世界各地でガルバリウム鋼板・ステンレススチールからＧＲＰ素材への切り替えが進んでいますが 、日本韓国アジア諸国などでは、まだその前段階にいます。将来的には、日本もGRPが主流になっていくだろうという予想をしています。 【GRP素材の特徴】ガラス繊維強化ポリエステル ■強度 (ステンレススチールの1.7 倍) ■軽量 (鉄より75%軽量) ■紫外線に強い ■腐食に強く、海辺および湿気が多い場所などにも設置可能。 ■耐久性に優れている（20-30年） ■鉄よりもはるかに高い耐熱性を備えているため、災害時に発生する火災の熱から制御機器を保護する能力を備えています。 ■無線通信親和性 ■カスタムサイズ可能

価格情報

用途・設置場所・気温条件などによって価格が変動しますので、お問い合わせください。 日本語でのお問い合わせはこちら：japan@intertec.info

納期

※製品によって納期が変動しますので、お問い合わせください。

用途／実績例

ウズベキスタン・カザフスタンなど寒い地域にむけて凍結防止用製品、または砂漠地帯などに耐火・高熱に対する断熱・耐熱および耐紫外線などの製品として納品しています。 石油・ガス・化学・石油化学業界における大手企業の大部分に、当社製品を供給しております。

詳細情報

•

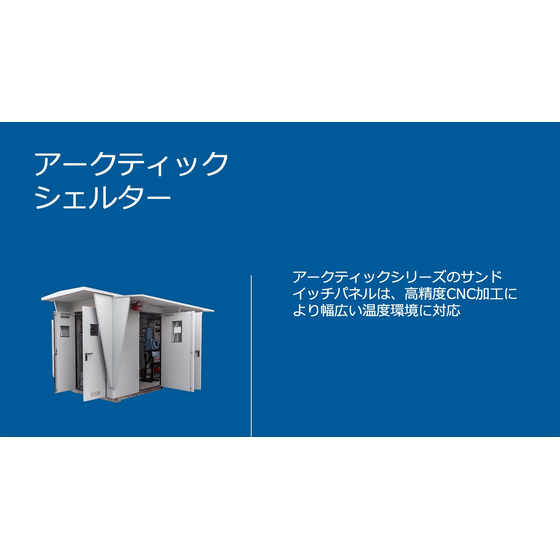

  INTERTEC-Hess アークティックシェルター｜寒冷地対応GRP/PU/GRPサンドイッチ構造の厚型断熱壁パネル アークティックシェルターの壁・ドアには、GRP（ガラス繊維強化ポリエステル）とPU（ポリウレタン）フォームを組み合わせたGRP/PU/GRPサンドイッチ構造を採用しています。 ベーシックタイプ（壁厚20mm）やクラシックタイプと異なり、アークティックタイプは壁厚を変更可能な設計としており、設置環境の外気温や要求断熱性能に応じて最適な壁厚を選択できます。 アークティックシリーズのサンドイッチパネルは高精度CNC加工により製造されており、幅広い温度環境に対応した安定した断熱性能を実現しています。

•

  INTERTEC-Hess アークティックシェルター｜寒冷地・極寒環境向けの堅牢な仕様と豊富なオプション アークティックシェルターの基本仕様は、パネル材質にポリエステル/PUサンドイッチ構造を採用し、外部にはゲルコート仕上げを施した耐候性の高い表面処理が施されています。 壁厚は55mmを標準とし、要求断熱性能に応じた変更が可能です。標準色はRAL 7032（ライトグレー）で、オプション"GO"（帯電防止仕様）ではRAL 7001のグレーも選択できます。 オプションとして、取付金具のステンレス/アルミニウム選択、壁厚の変更、ドア窓の追加、耐火仕様、およびATEX対応エアコンの搭載が可能であり、寒冷地から防爆エリアまで幅広い設置条件に対応します。

•

  INTERTEC-Hess アークティックシェルター｜高精度CNC加工による気密性の高いコーナー接合部設計 写真は、アークティックシェルターのコーナー接合部の詳細を示しています。GRP/PUサンドイッチパネルが精密に加工・接合されており、コーナー部の断熱連続性が確保されていることが確認できます。 アークティックシリーズのサンドイッチパネルは高精度CNC加工により製造されており、コーナー部においても熱橋（ヒートブリッジ）が生じないよう精密に設計されています。 この高品質なコーナー加工により、極寒地での使用においても結露・凍結・断熱性能の低下を防ぎ、内部機器の安定した温度管理を長期にわたって維持します。

•

  INTERTEC-Hess アークティックシェルター｜HVAC一体型大型分析機器シェルターのプラントへの設置事例 本スライドの写真は、HVAC（暖房・換気・空調）システムを搭載した大型分析機器シェルターが、産業プラントへクレーンで吊り上げ設置される様子を示しています。 シェルター前面には複数の分析機器用サンプル導入口・扉が整然と配置されており、プラントの分析システムを一括収容するユニット構成となっています。 INTERTECは砂漠地域向けのATEX Zone 1対応GRP製HVACを含む分析機器シェルターにも豊富な実績を持ちます。GRP製シェルターの軽量性と高い断熱性能が、大型ユニットの輸送・設置および現地での長期安定運用を可能にしています。

•

  INTERTEC-Hess アークティックシェルター｜洋上プラットフォームへの分析機器シェルター設置事例 本スライドの写真は、洋上石油・ガスプラットフォームへのINTERTEC製分析機器シェルターのクレーン設置作業の様子を示しています。 高湿度・塩害・波風・振動という海洋特有の過酷な環境下においても、GRP素材の高い耐腐食性・耐塩水性が長期安定稼働を保証します。 コンパクトなシェルター内に分析計・サンプリングシステム・電気機器類を一括収容し、洋上プラットフォームの限られたスペースに最適化された設計で設置されています。 INTERTECは海洋設備向けのキャビネット・シェルターに豊富な実績を持ち、北海・中東・アジア太平洋などの洋上プロジェクトにも多数納入しています。

•

  INTERTEC-Hess アークティックシェルター｜レーダー基地局タワーへの電子機器保護シェルター設置事例 本スライドの写真は、レーダーアンテナを搭載した基地局タワーに設置されたINTERTEC製シェルターの実例を示しています。 タワー上部のレーダーアンテナ直下に設置されたシェルターが、レーダー制御機器・通信電子機器を屋外の風雨・温度変化・紫外線から保護しています。 GRP素材の優れた耐候性・軽量性・非磁性特性は、電波への干渉を避けながら計装機器を保護する必要があるレーダー・通信インフラ分野に特に適しており、空港・港湾・気象観測・軍事施設など幅広い用途での採用実績があります。

•

  INTERTEC-Hess アークティックシェルター｜屋上・屋外設置の携帯電話基地局用電子機器保護シェルター 本スライドの写真は、携帯電話基地局用アンテナタワーの近傍に設置されたINTERTEC製シェルターの実例を示しています。屋上や屋外に設置された通信機器収納シェルターとして、雨風・紫外線・温度変化・塩害などの屋外環境から基地局電子機器を長期保護しています。 GRP素材の非磁性・非導電性特性により電波干渉がなく、通信インフラ施設への設置に適しています。また軽量設計により屋上設置時の荷重負担も最小限に抑えられます。 INTERTECのキャビネット・シェルターは、交通インフラ・通信インフラ分野においても屋外設備の長寿命化ソリューションとして幅広く採用されています。

•

  INTERTEC-Hess クラシックキャビネット｜サイドスクレーパー操作キャビン・Eハウスへの特殊カスタム対応事例 本スライドの写真は、INTERTEC-Hessが手がけたサイドスクレーパー用の操作キャビン兼Eハウスの製品例を示しています。 ブルー塗装の大型シェルター本体の上部にはHVAC・換気ユニットが搭載されており、左側面には操作員用の大型ガラス窓付き操作キャビンが一体的に設けられています。 このような特殊用途向けのカスタム構成は、INTERTECのGRP製クラシックキャビネット・シェルターのカスタマイズ対応力を示すものです。鉱山・港湾・重工業設備向けの機械操作キャビン・Eハウスとして、作業員の快適な操作環境と電気機器の保護を同時に実現しています。

•

  INTERTEC-Hess アークティックシェルター｜ヤマルLNGターミナル向けホッキョクグマ対策仕様キャビンの導入事例 写真は、ロシア・ヤマル半島のLNGターミナルに設置されたINTERTEC製操作キャビン・シェルターの実例を示しています。 ブルー塗装の操作キャビンが高所のクレーン構造物に複数段にわたって設置されており、ヤマル半島の極寒環境（−50℃以下）での稼働に対応した特別仕様が施されています。 「ホッキョクグマ対策仕様」の名称が示すとおり、野生動物の侵入・接触にも耐えうる堅牢な構造設計が採用されています。 INTERTECのGRP製シェルターは、極地・寒冷地でのLNG・石油・ガスプロジェクトにおいて、人員保護・機器保護の両面で信頼性の高いソリューションを提供しています。
